案例信息
產品訴求：逆向設計

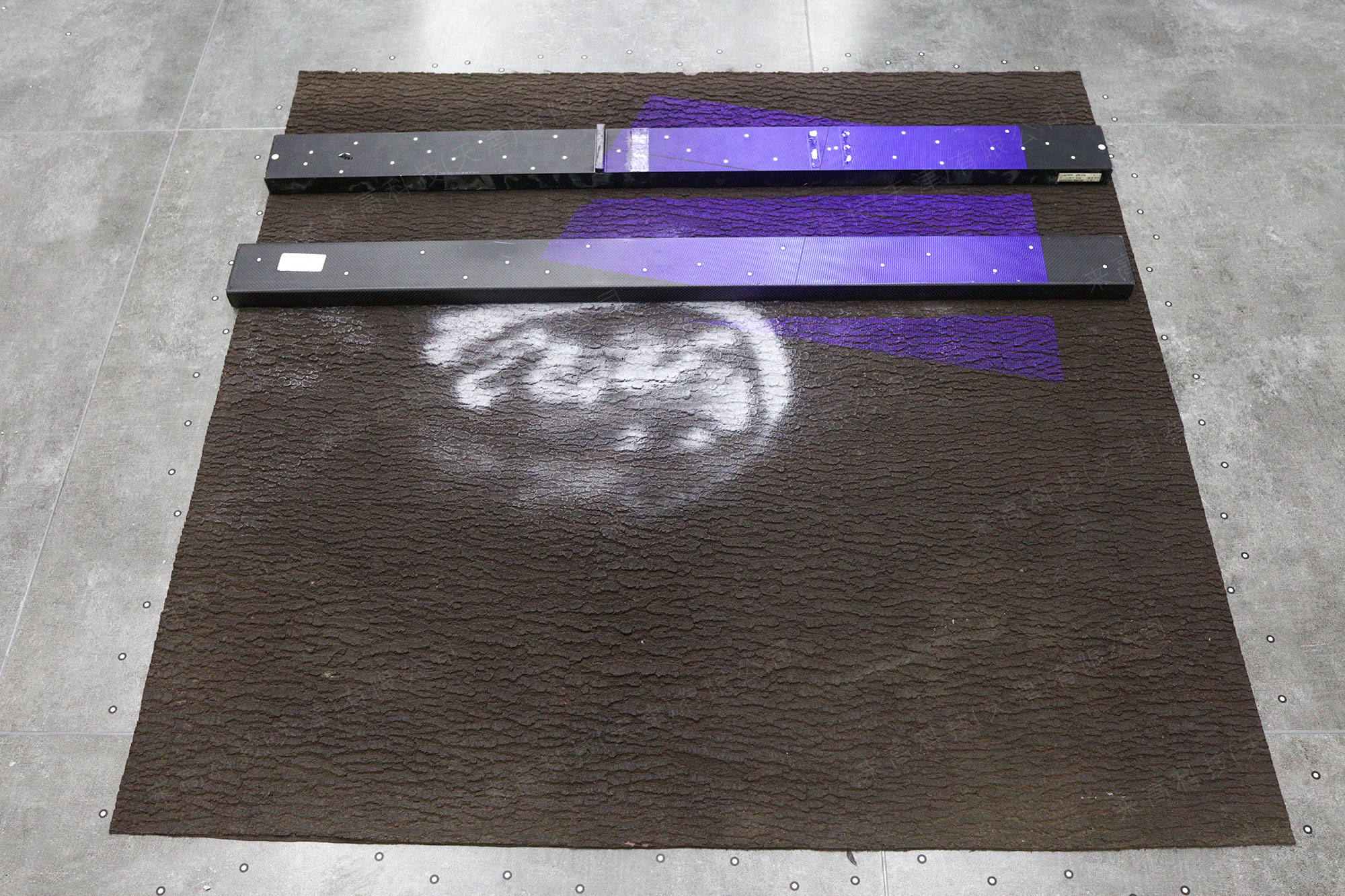

樣件信息：樹紋墊
掃描難點：由于樹紋墊體積大，細節多且圖案不規則，對掃描質量要求高

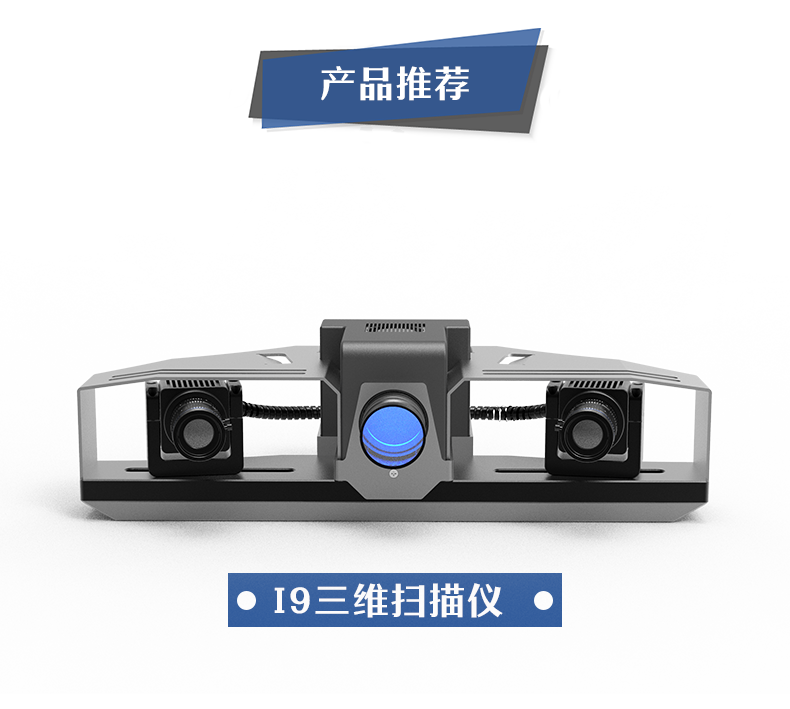

設備型號：i9三維掃描儀
軟件系統：Techlego2024
案例概述
樹紋墊以自然紋理為特點，圖案豐富且不規則。某制造商有樹紋墊實物，但缺少相應的生產模具，為了能夠?qū)崿F(xiàn)規?；a(chǎn)，提升市場競爭力，該制造商尋求通過正逆向混合設計技術重構樹紋墊的三維CAD數據。其復雜的圖案和較大的尺寸對三維掃描構成了挑戰，同時對掃描的準確性和細節采集提出了嚴格的要求。來高科技（天津）有限公司選用其先進的1200萬像素I9三維掃描儀和Techlego2024軟件系統，成功地克服了這些障礙，完成了樹紋墊的掃描。
Techlego
來高科技解決方案
三維數據掃描
01

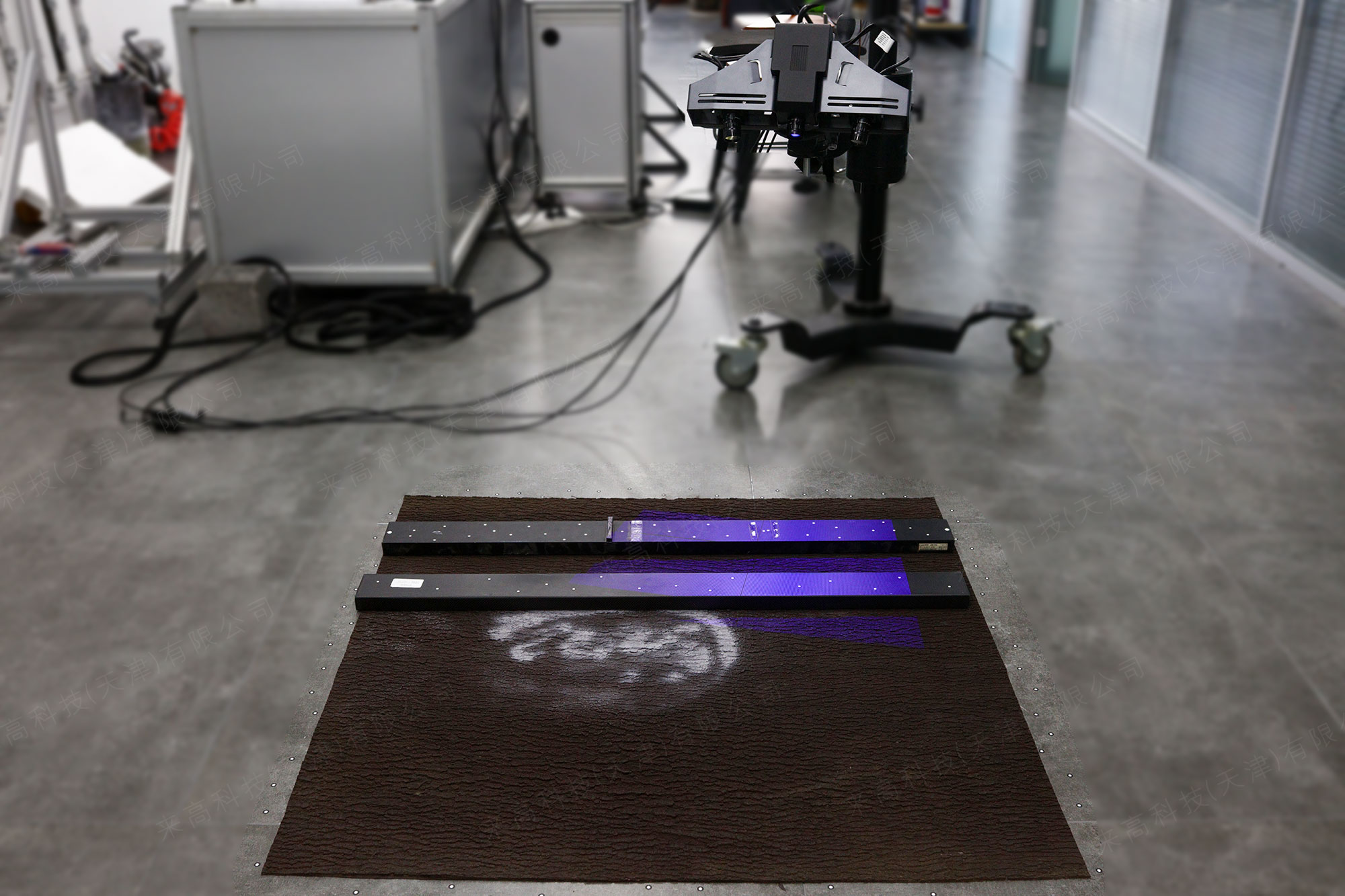

采用1200w像素高精度i9三維掃描儀，針對樹紋墊的特點調整掃描參數，確保每一處細節都能被準確捕捉。
導出數據
02

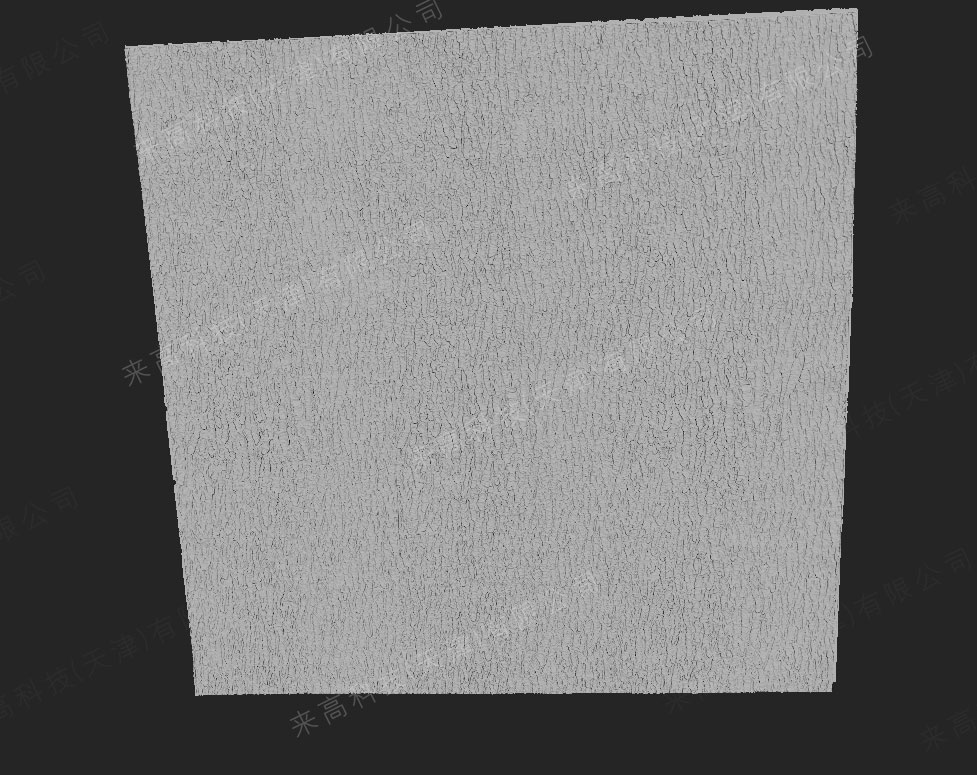

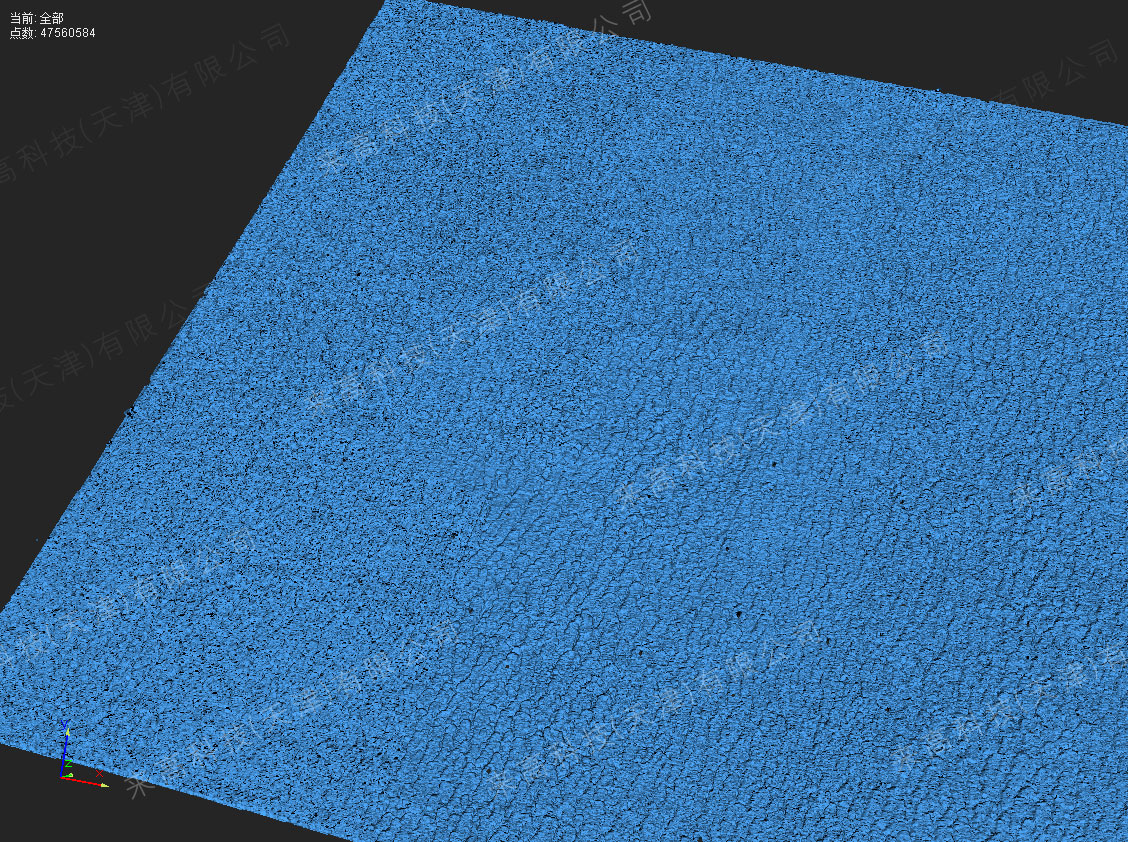

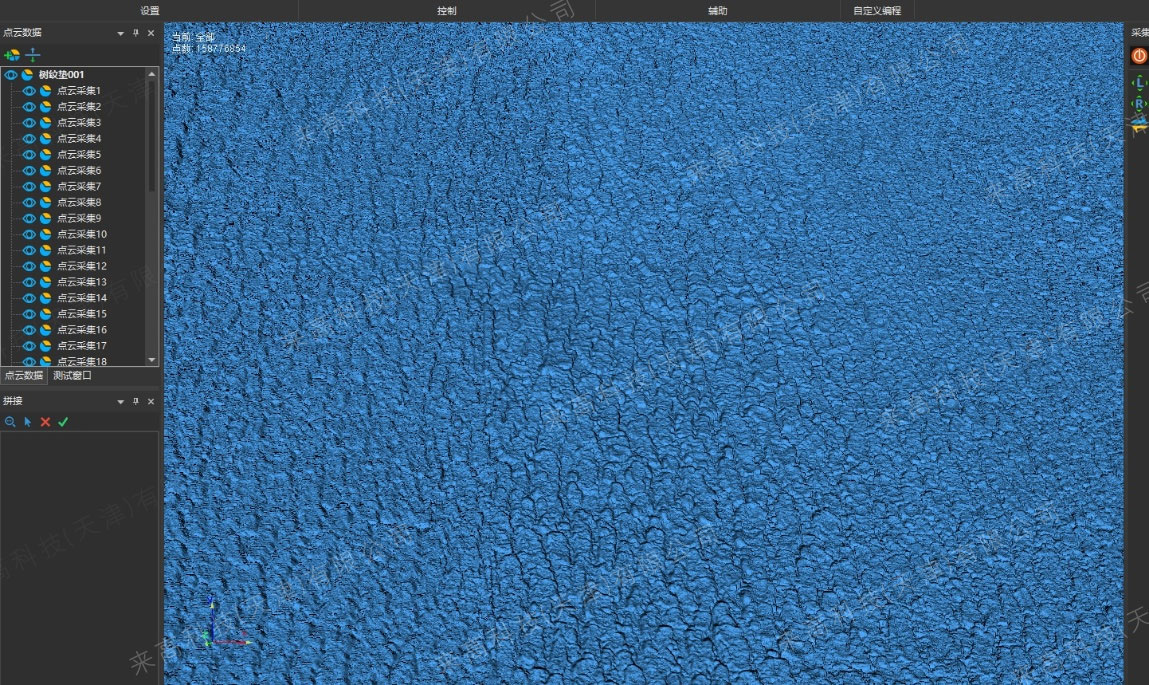

利用Techlego2024軟件系統保存并封裝三維點云數據，為后續設計提供高質量三維網格數據。
正逆向混合設計

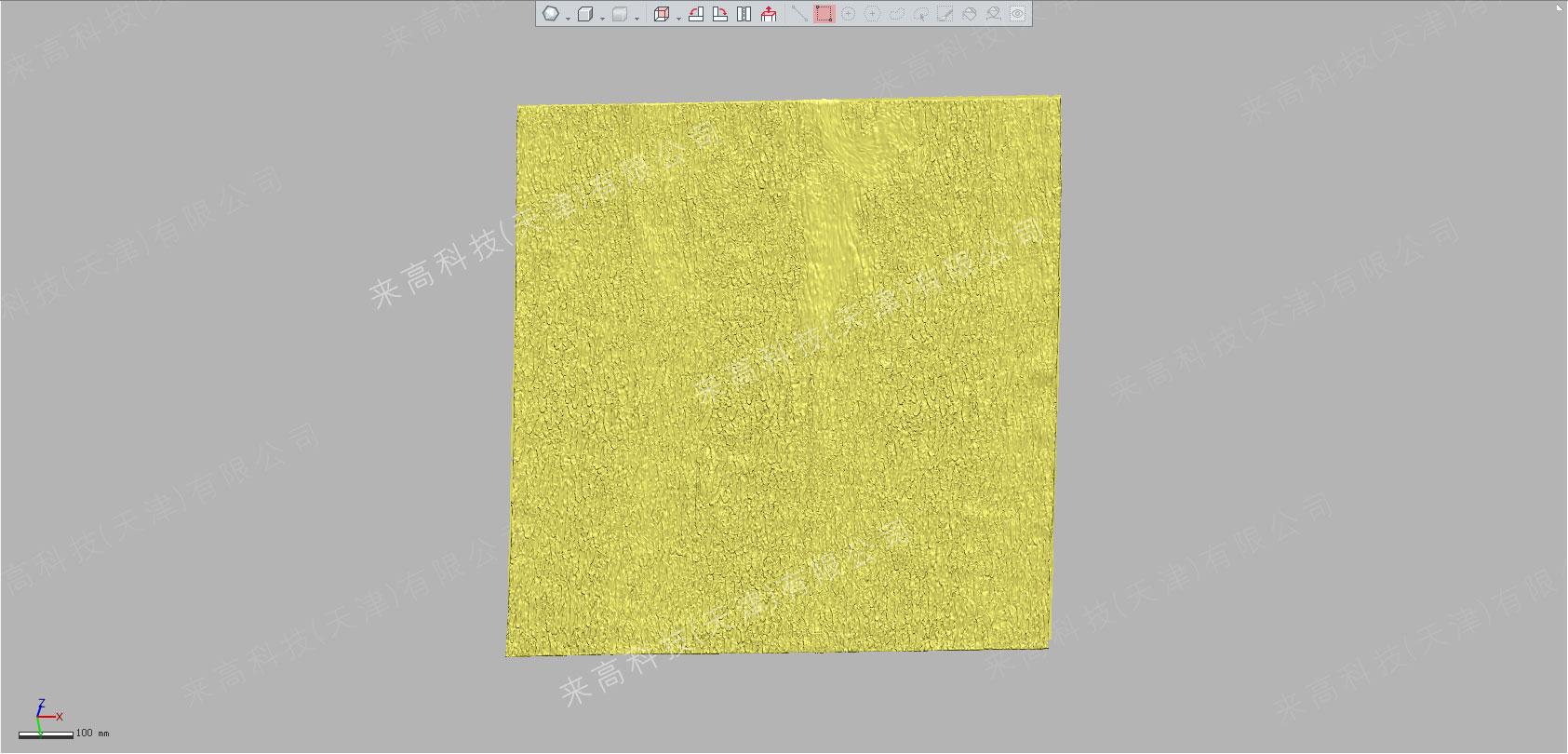

將掃描得到的三維模型導入至專業設計軟件中，通過對掃描模型深入分析，在保證實物自身結構特征的同時加入創新元素，最終設計出適用于生產制造的三維CAD數據。
案例總結
通過上述解決方案的應用，不僅解決了樹紋墊設計的技術難題，還為后續的產品改進提供了可能性。本案例展示了高精度高質量三維掃描技術和正逆向混合設計技術結合的強大能力，對于類似復雜產品的數字化設計具有重要的參考價值。
