樣件尺寸：立方體試塊：70x70x70 mm³、100×100×100mm³和150×150×150mm³。芯樣試塊：直徑70mm、直徑75mm、直徑82mm和直徑100m。
產品訴求：為了準確無誤的對混凝土試塊進行尺寸測量，希望通過藍光三維掃描儀與自動轉臺相結合的方式采集試塊三維模型；再將得到的三維模型自動導入至尺寸檢測軟件中，一鍵式生成尺寸報告。

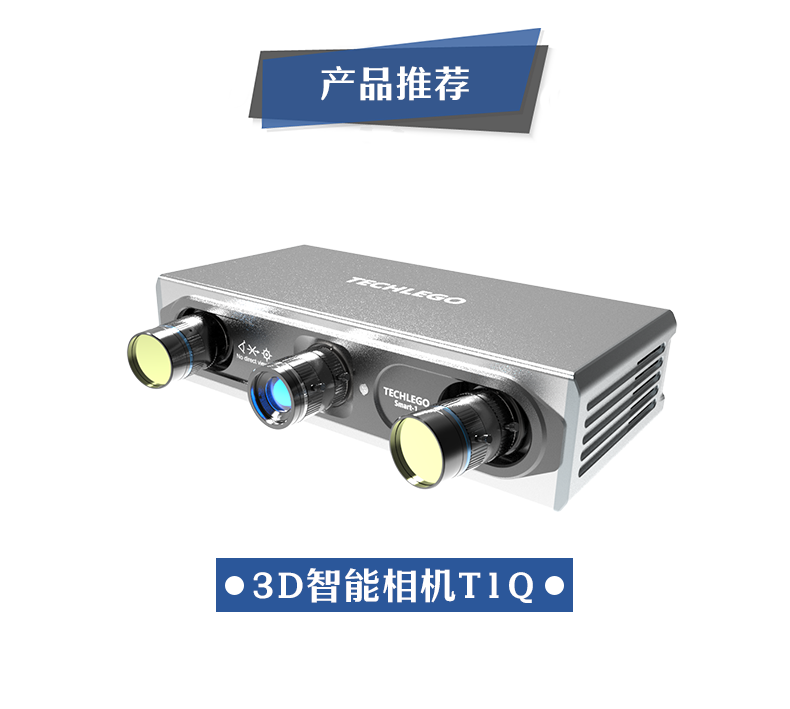

三維掃描儀設備型號：3D智能相機-T1Q

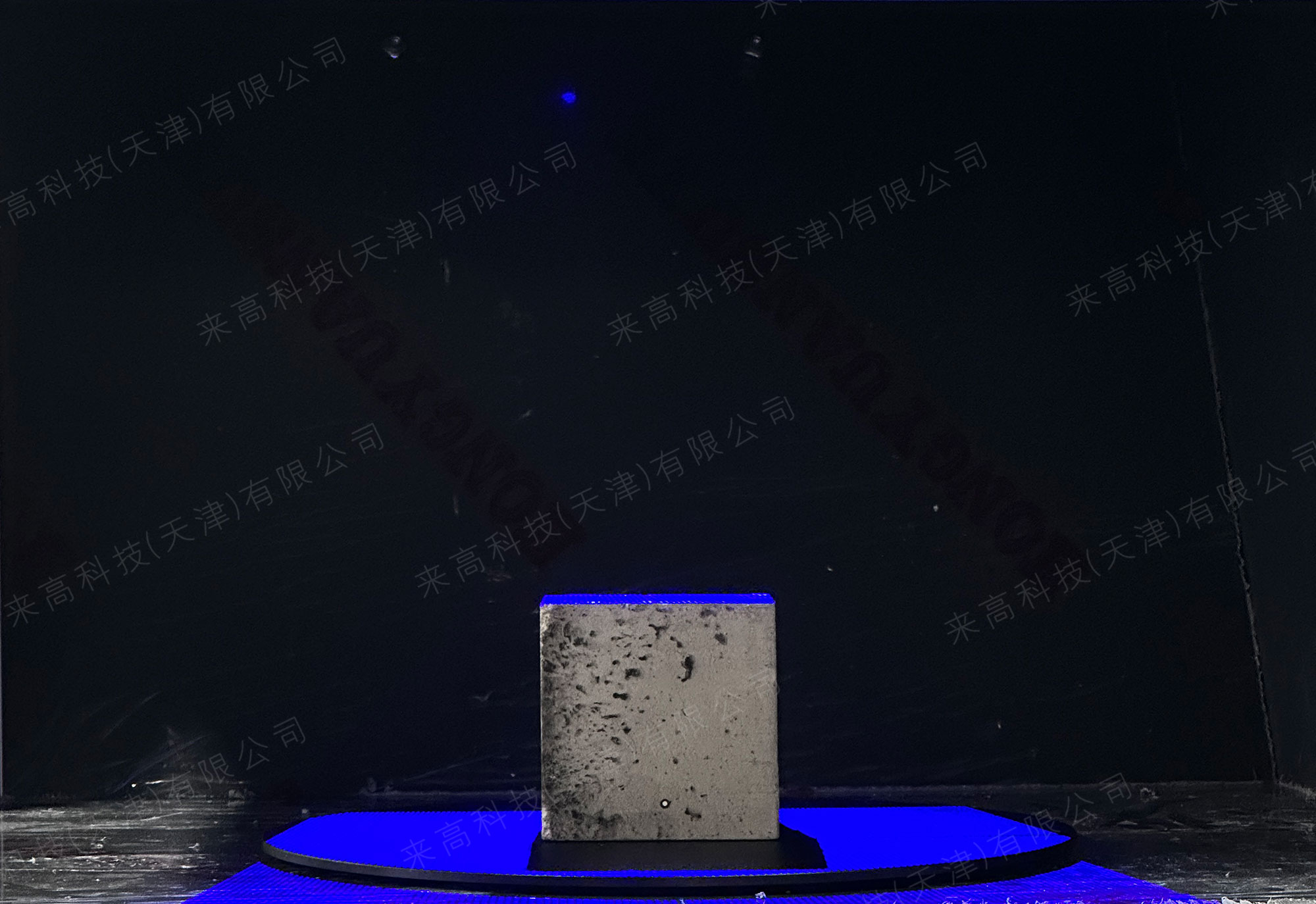

（立方體試塊）

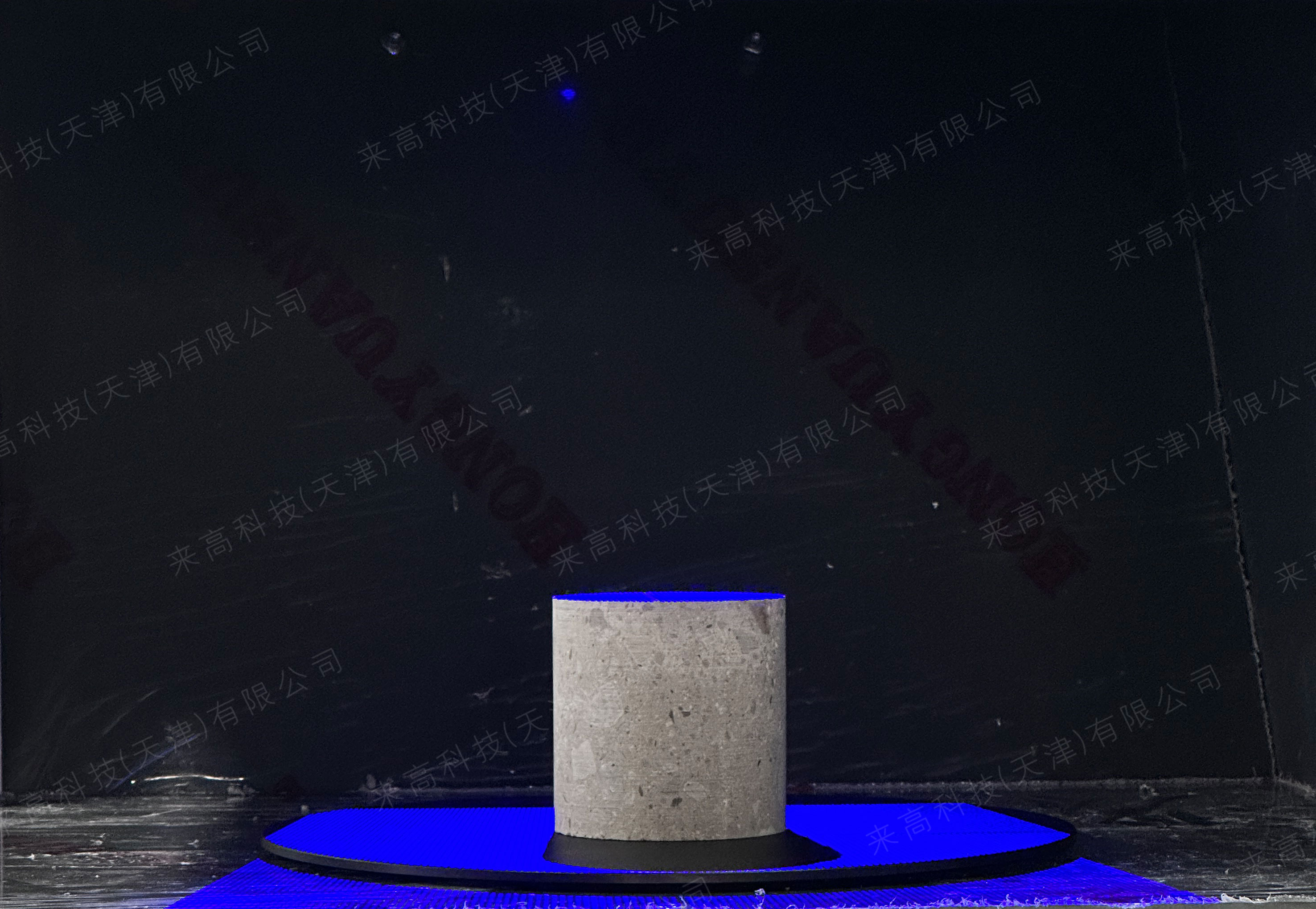

（芯樣試塊）
為了快速掃描，來高科技三維掃描儀采用280x210x210mm³測量幅面、131萬像素工業相機，單幅投光時間0.1秒，單塊試塊檢測時間為15秒。

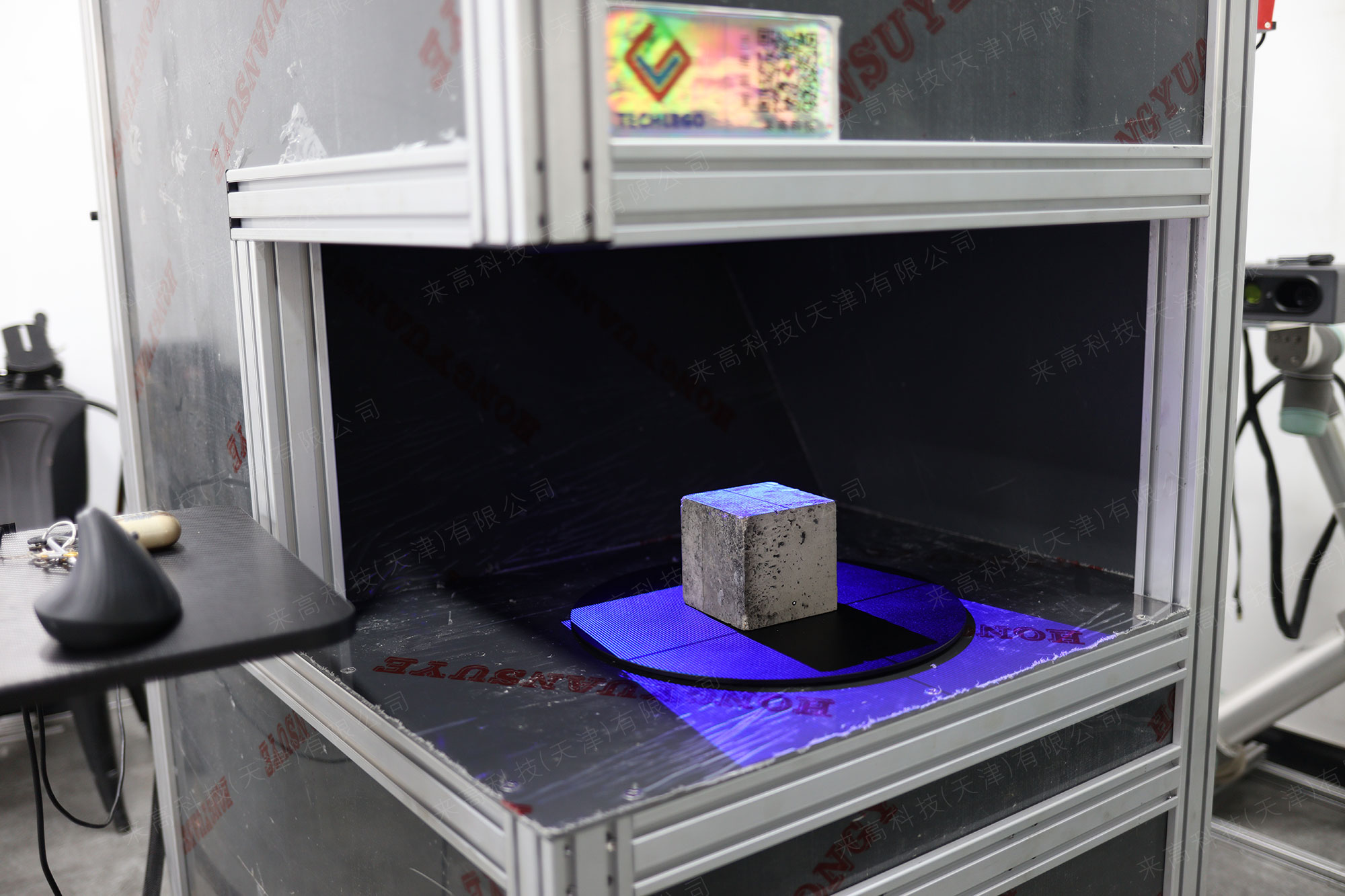

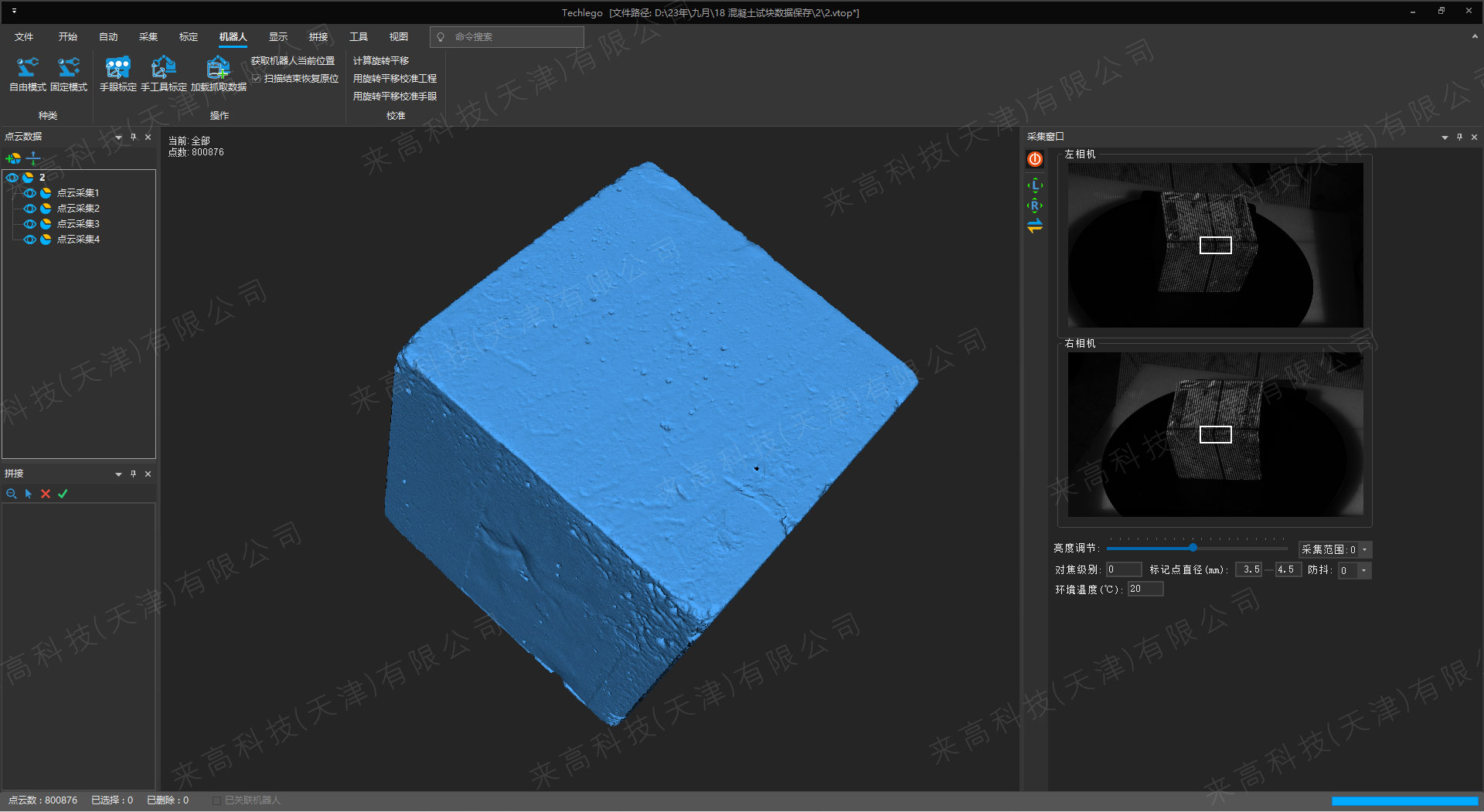

混凝土試塊放置到旋轉平臺上，通過來高科技的3D智能相機T1Q呈俯視45°角掃描混凝土試塊，旋轉平臺每次旋轉90°，共計掃描得到四幅圖像數據，軟件自動拼接成完整三維模型。
一鍵式軟件操作，掃描和計算時間15秒，全程檢測流程自動完成，無需人為干預。

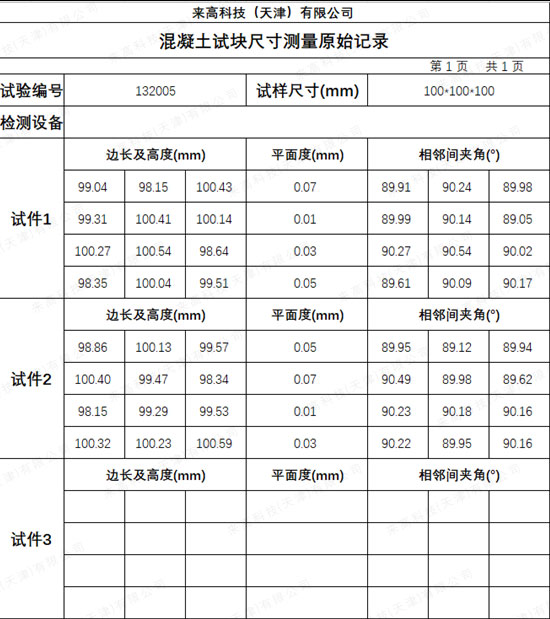

檢測報告格式為Execl或者Txt，也支持?jǐn)?shù)據上傳到指定數據庫；檢測報告內容支持個性化定制。
藍光三維掃描儀的掃描軟件將工業相機得到的編碼結構光光柵解碼，并以點的形式形成三維模型。掃描軟件有標定模塊（建立相機圖像像素位置與場景點位置之間的關系）、采集模塊（控制光柵發生器投射光柵、相機接收光柵，并將圖像傳輸?shù)接?jì)算機中）、拼接模塊（將多次采集的數據進行整體拼接，得到高精度數據）、顯示模塊（將得到的三維坐標在計算機中以點的形式進行顯示）以及UI界面模塊（簡單便捷，視覺感強）。

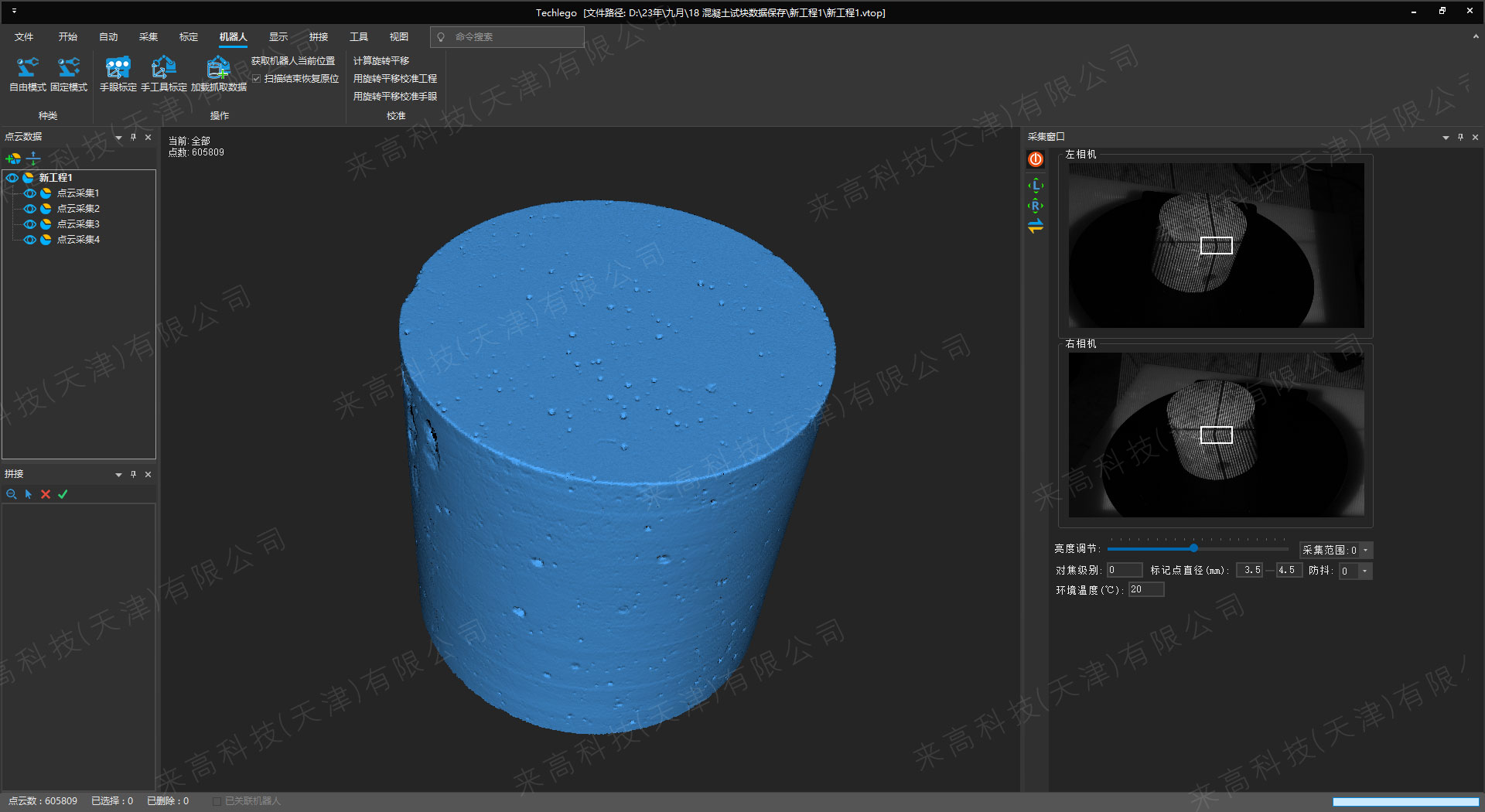

基于三維掃描儀掃描的點云數據，三維檢測軟件分析混凝土試塊模型，最終得到立方體試塊的棱長、面夾角和平整度以及芯樣試塊的直徑、高度、平整度和垂直度，將數據保存至指定文件位置。另外，可以在混凝土試塊的搬運過程中進行數據處理。
在每條棱的兩端，選取合適區域（避開凹坑和凸起）建立平面，計算兩平面的中心距作為棱長，精度±0.1mm。
以建立的平面為基礎，計算每?jī)蓚€(gè)相鄰平面之間的夾角作為面夾角，精度±0.1°。
在混凝土試塊的面上選擇合適區域（避開凹坑和凸起）建立平面，分析合適區域的平整度，精度±0.01mm。
將芯樣試塊柱體多等分，可以獲得柱體上的多處截線，基于截線，測量芯樣直徑，精度±0.1mm。
在上表面擬合平面，下表面以旋轉平臺為平面，計算兩個平面之間的距離作為高度，精度±0.1mm。
在混凝土試塊的表面上選擇合適區域（避開凹坑和凸起）建立平面，分析合適區域的平整度，精度±0.01mm。
表面擬合平面，柱體部分?jǐn)M合圓柱，計算圓柱軸線與平面的夾角作為垂直度，精度±0.1°。
來高科技的藍光三維掃描儀采用結構光技術、相位測量技術和計算機視覺技術的復合三維非接觸式測量技術，其結構原理是由結構光發生器和兩個工業級相機所構成。測量時結構光發生器投射數幅特定編碼的結構光到待測工件上，成一定夾角的兩個工業相機同步采集相應圖象，并對圖象進行解碼和相位計算。利用匹配技術、三角形測量原理，解算出兩個工業相機公共視區內像素點的三維坐標，這些點坐標構成物體三維點云模型，其優勢是精度高、細節好、幅面大等。
