（汽車鈑金件逆向設計）
鈑金件，因其具有重量輕、強度高、成本低、可大規模量產等特點，被廣泛應用于機械加工、汽車制造、醫療器械等行業。由于鈑金件的使用場景多，鈑金件的曲面造型要求高，準確且高效率的自由型面鈑金件設計成了產品開發過程中重要一環。在鈑金件初始開發階段，使用高精度工業級三維掃描儀，采用正逆向混合設計三維數字化技術，可以快速準確還原樣品實物的三維模型?；谌S數字化模型，根據確切的設計要求，設計師能夠得心應手的畫出符合設計目標的結構圖紙。
下面案例樣品是某客戶送來的汽車鈑金件，希望對鈑金件進行逆向設計，以滿足功能需求。
案例信息

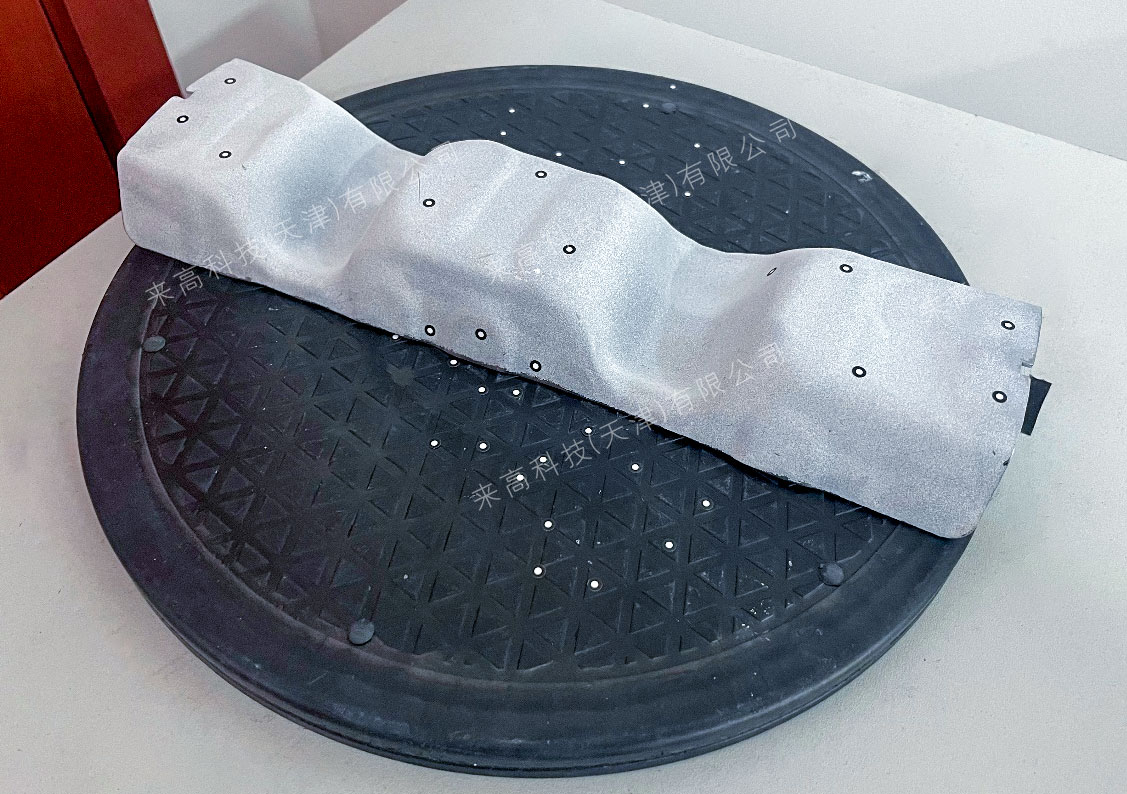

掃描樣件：汽車鈑金件
樣件特點：鈑金件是金屬材質、壁厚較薄，曲面與曲面連接部分造型復雜且精度要求嚴格。
掃描難點：壁厚薄，厚度不均勻，為了準確還原工件本身的三維信息，三維掃描儀的拼接精度很關鍵。

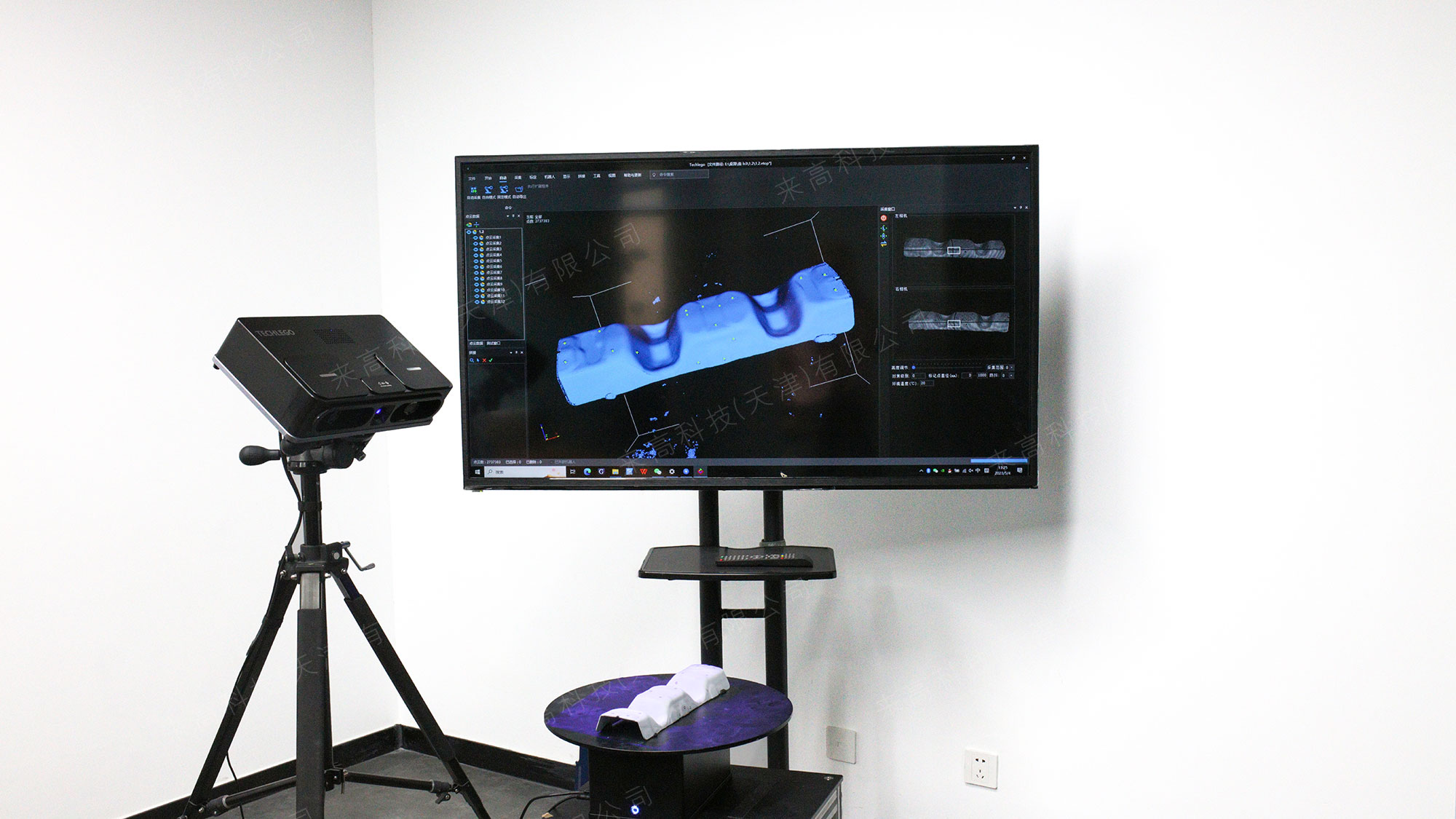

掃描設備：高精度G5Q三維掃描儀
Techlego
來高科技解決方案

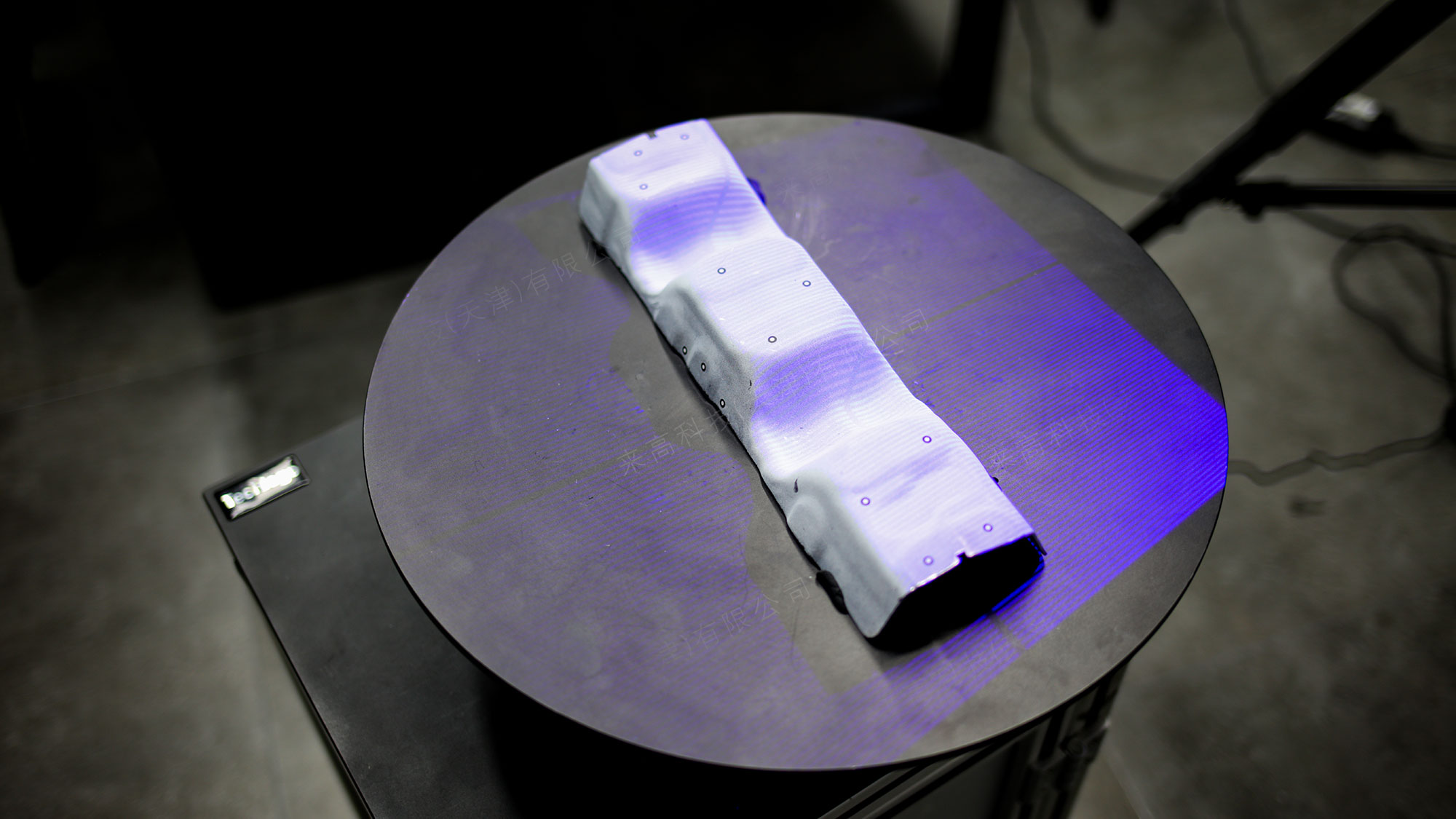

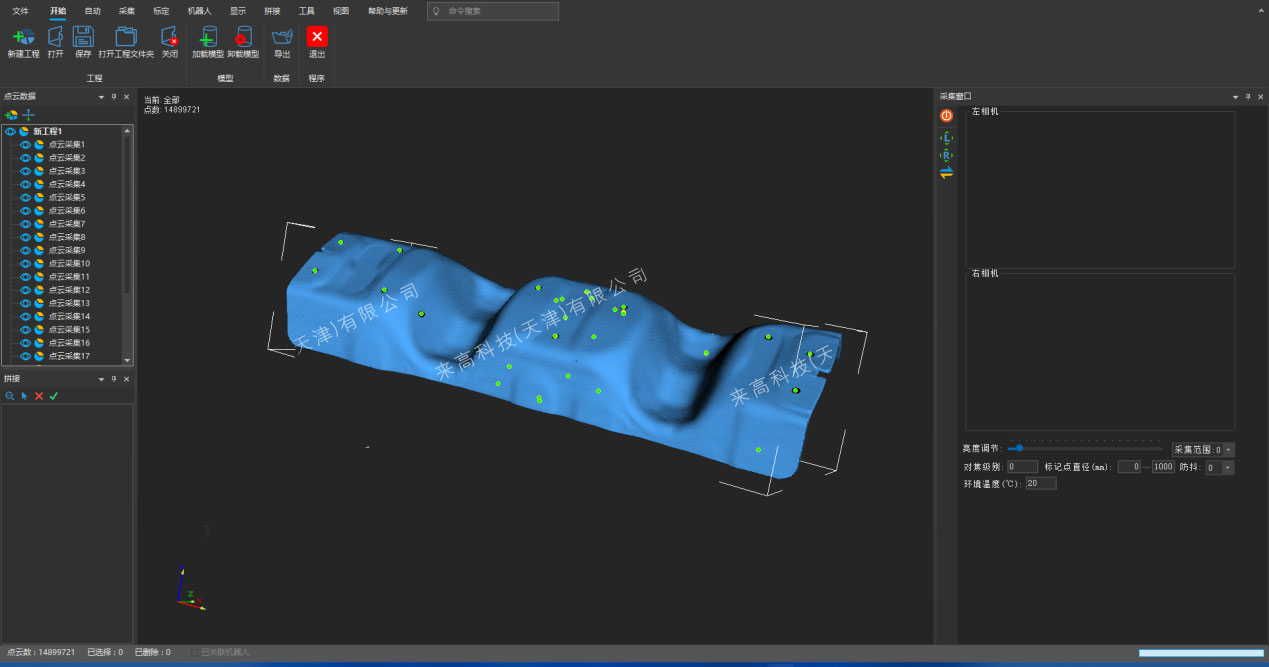

1.對鈑金件三維掃描，獲得三維模型

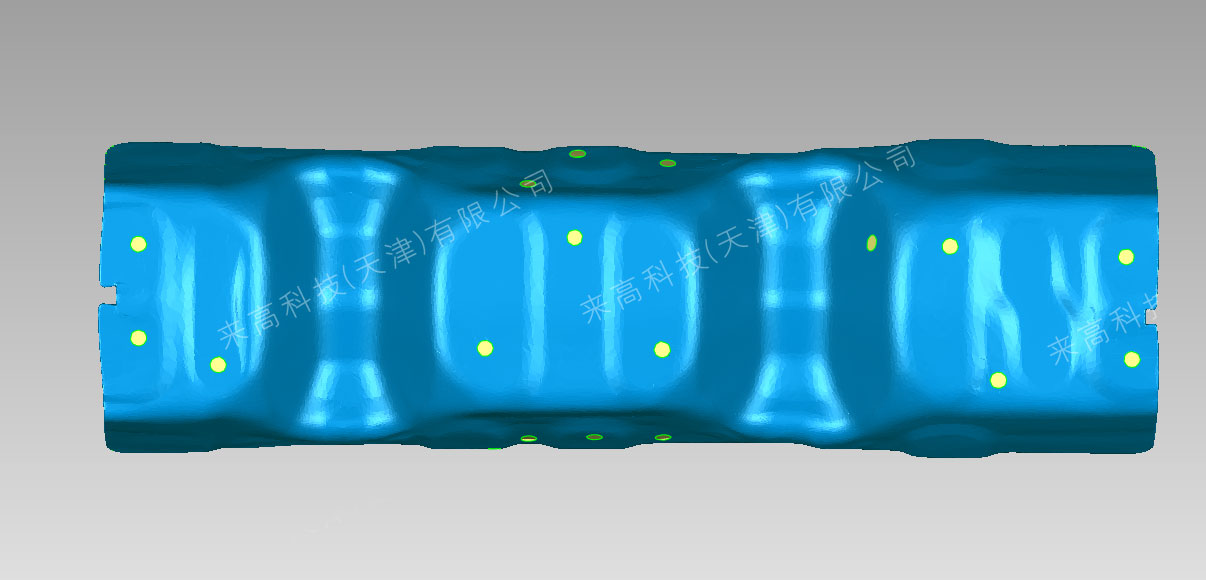

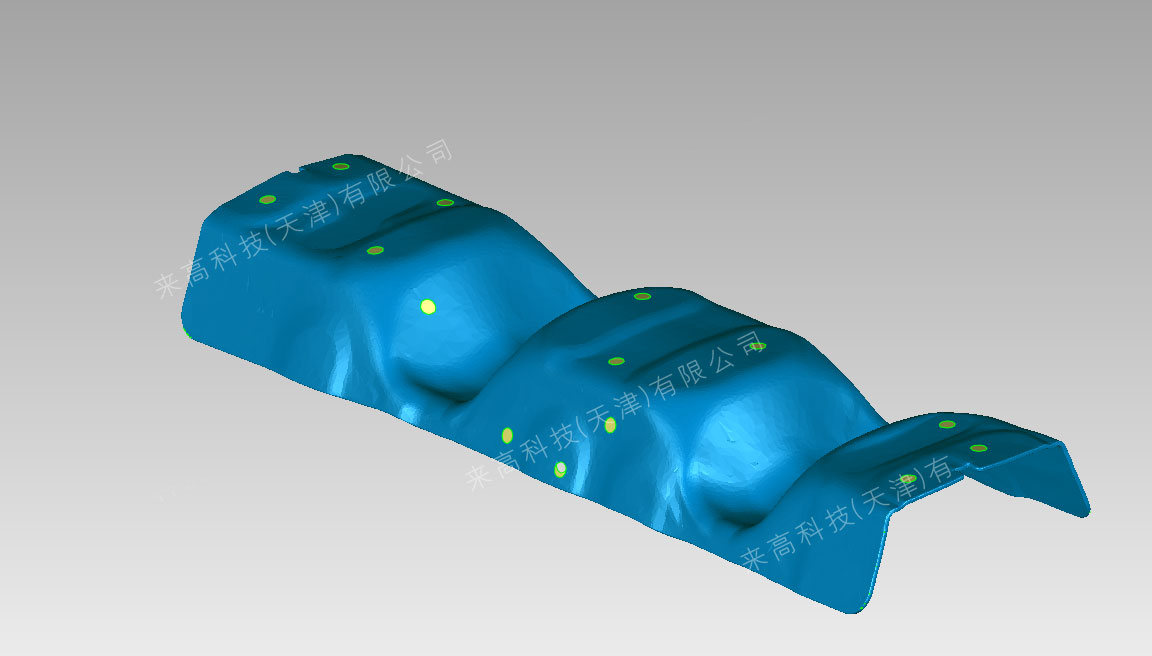

2.數據處理，導出STL格式三維模型
將掃描所得三維數據保存并導出，獲得三角網格面數據

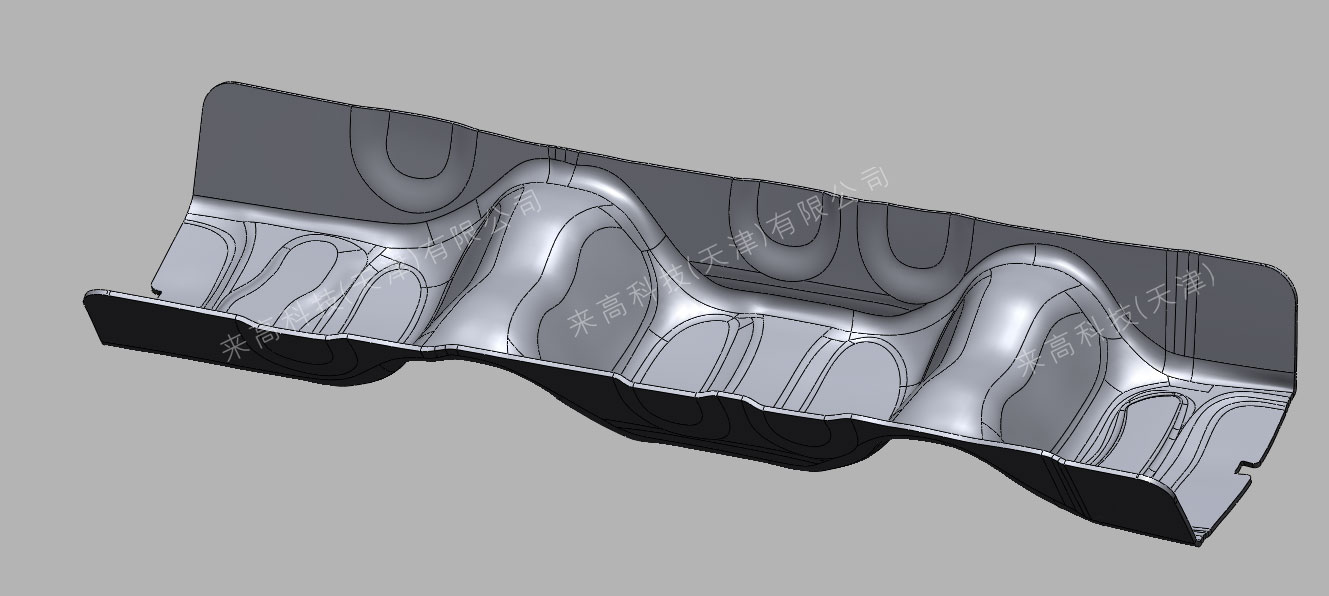

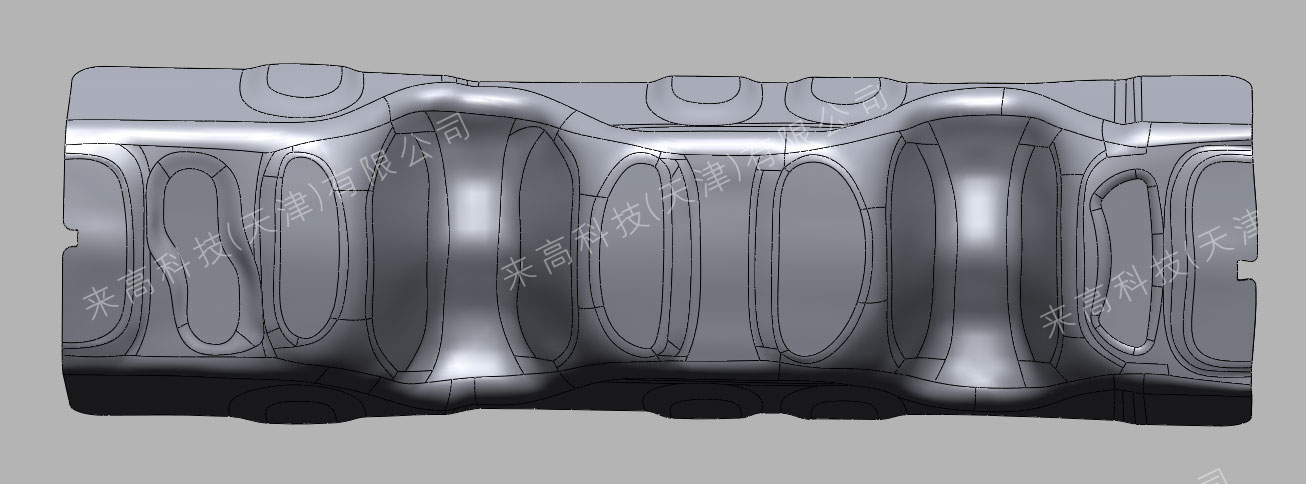

3.正逆向混合設計，生成STP格式三維圖紙
將三角網格數據導入三維設計軟件中，如（Geomagic Design X、UG等），進行鈑金件正逆向混合設計，得到滿足客戶需求的三維數據。
