（實驗室冷凝管的逆向設計）
冷凝管是實驗室常用的一種用于冷凝作用的管制儀器，其利用熱交換原理使冷凝性氣體冷卻凝結為液體。冷凝管可以收集實驗過程產生的冷凝水，起到冷凝或回流作用，是實驗室回流裝置中經常用到的設備。在實驗室中，冷凝管有多種形式，有管式、軟管式、U型管式、法蘭式等。冷凝管的使用環境一般都比較惡劣，且不易維修和更換，在實際操作中經常會出現由于冷凝管破損或老化導致實驗數據丟失的現象。為了減少冷凝管的破損或老化，對易于出問題的冷凝管三維重構，并基于此優化冷凝管的結構設計是十分有必要的。
Techlego
來高解決方案
客戶需求：某生產廠家為縮短生產周期，優化結構設計，減少開發技術難度，降低生產成本，加速新產品的開發，希望對生產的冷凝管進行正逆向混合設計，以滿足市場需求。

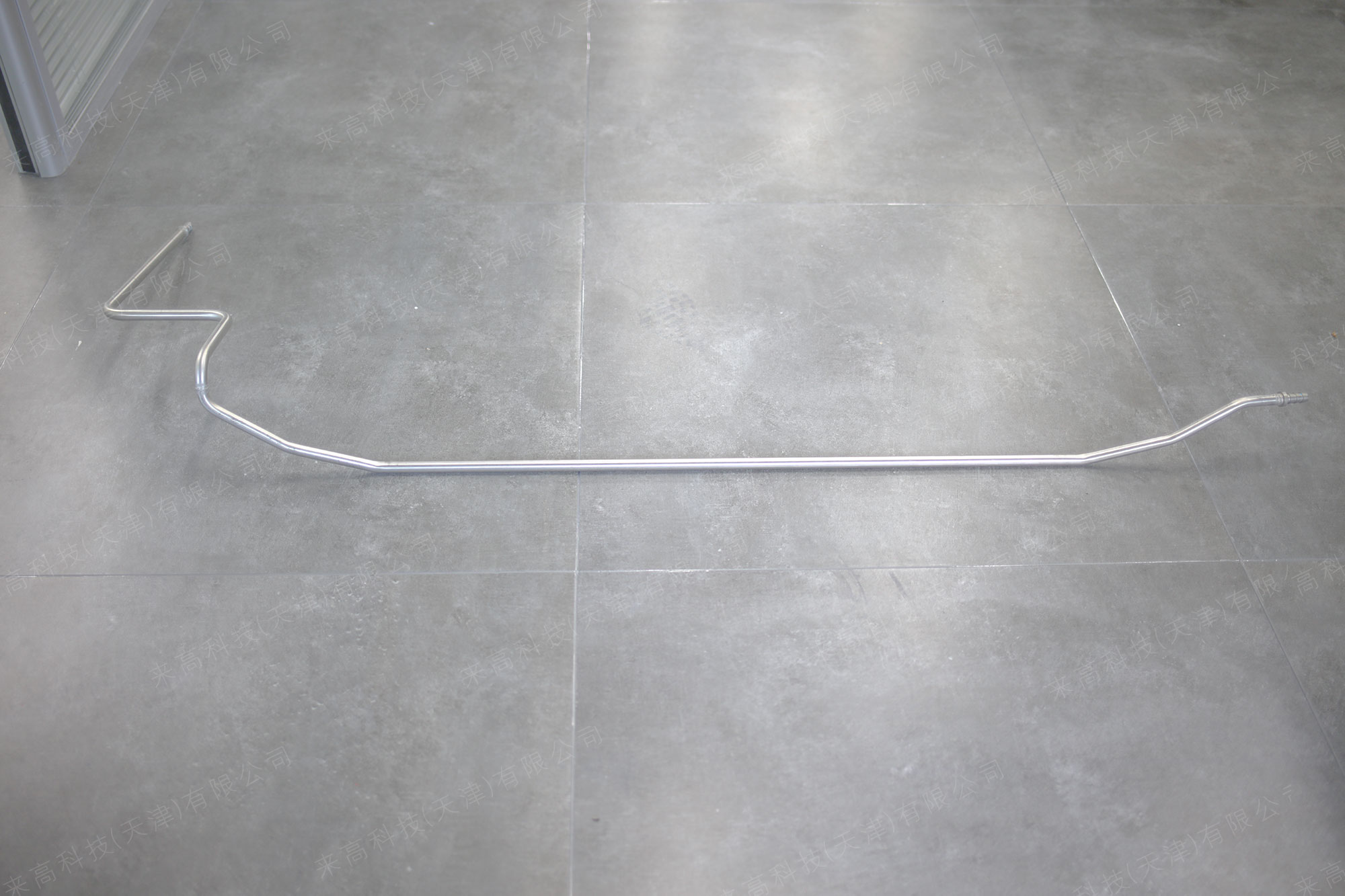

掃描樣件：實驗室冷凝管
樣件特點：長約1700mm，直徑約7mm，屬于大件掃描
掃描難點：實驗室冷凝管掃描件比較大，且重量較沉，對掃描影響較大

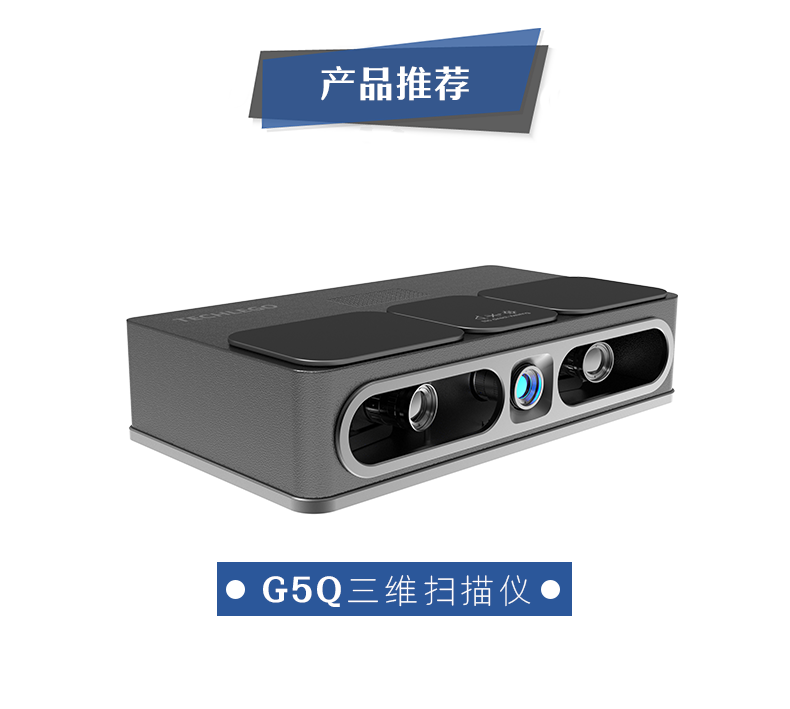

掃描設備：高精度G5Q三維掃描儀
噴涂顯像劑

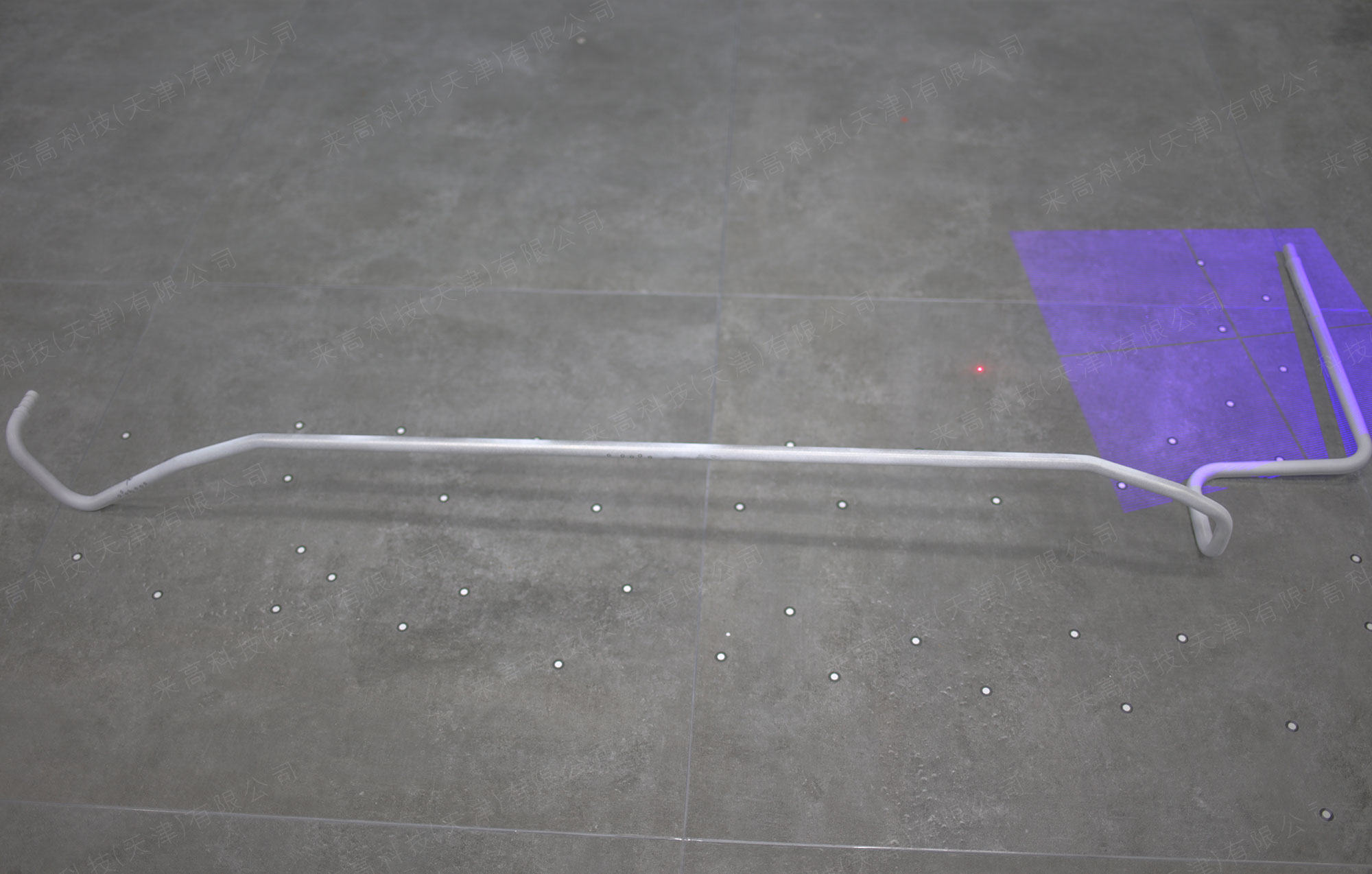

（未噴粉之前） （噴粉之后）
由于掃描件材質存在反光情況，需要將其噴涂顯像劑，這樣可以提高掃描件的上點能力，以便更好地獲取三維數據。

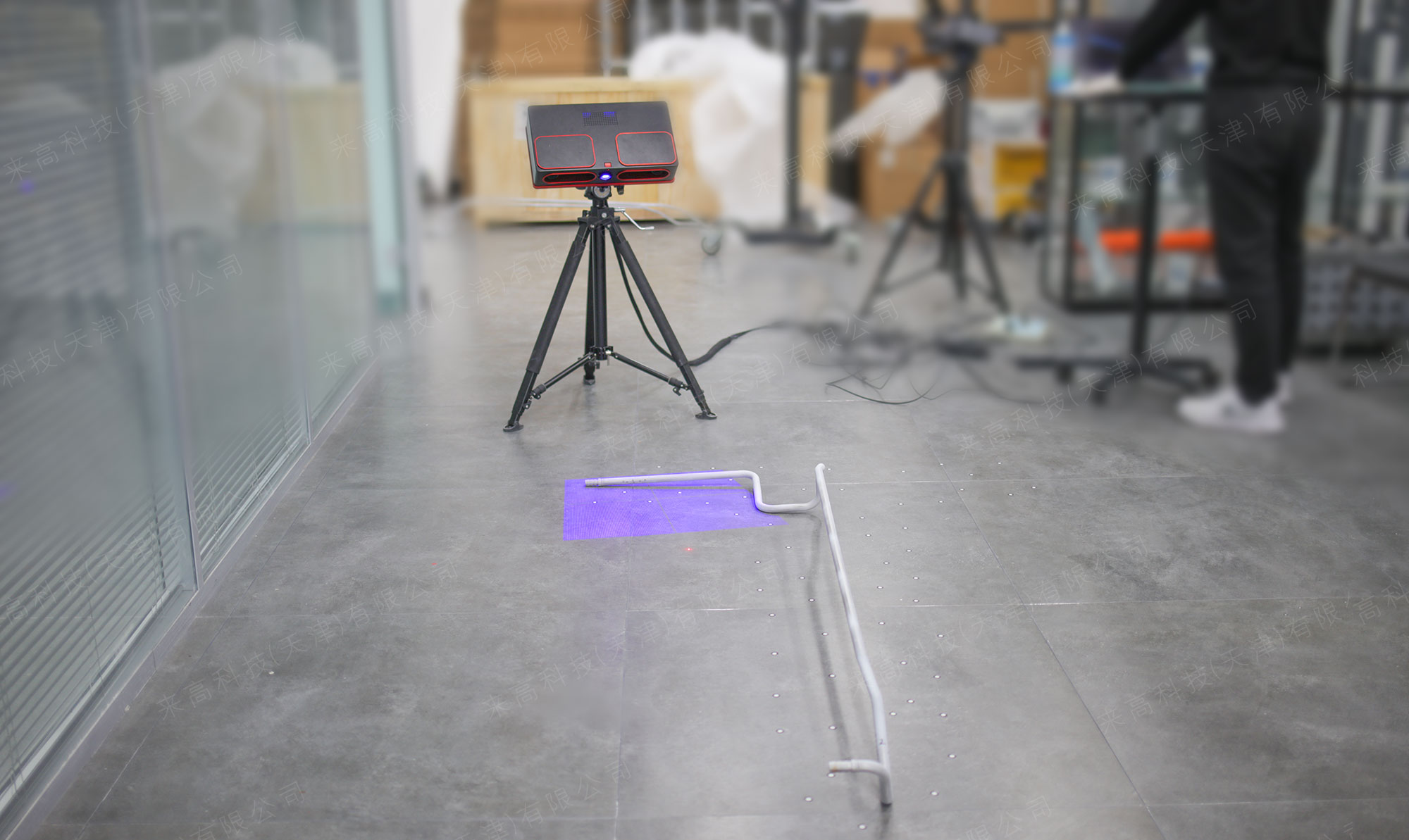

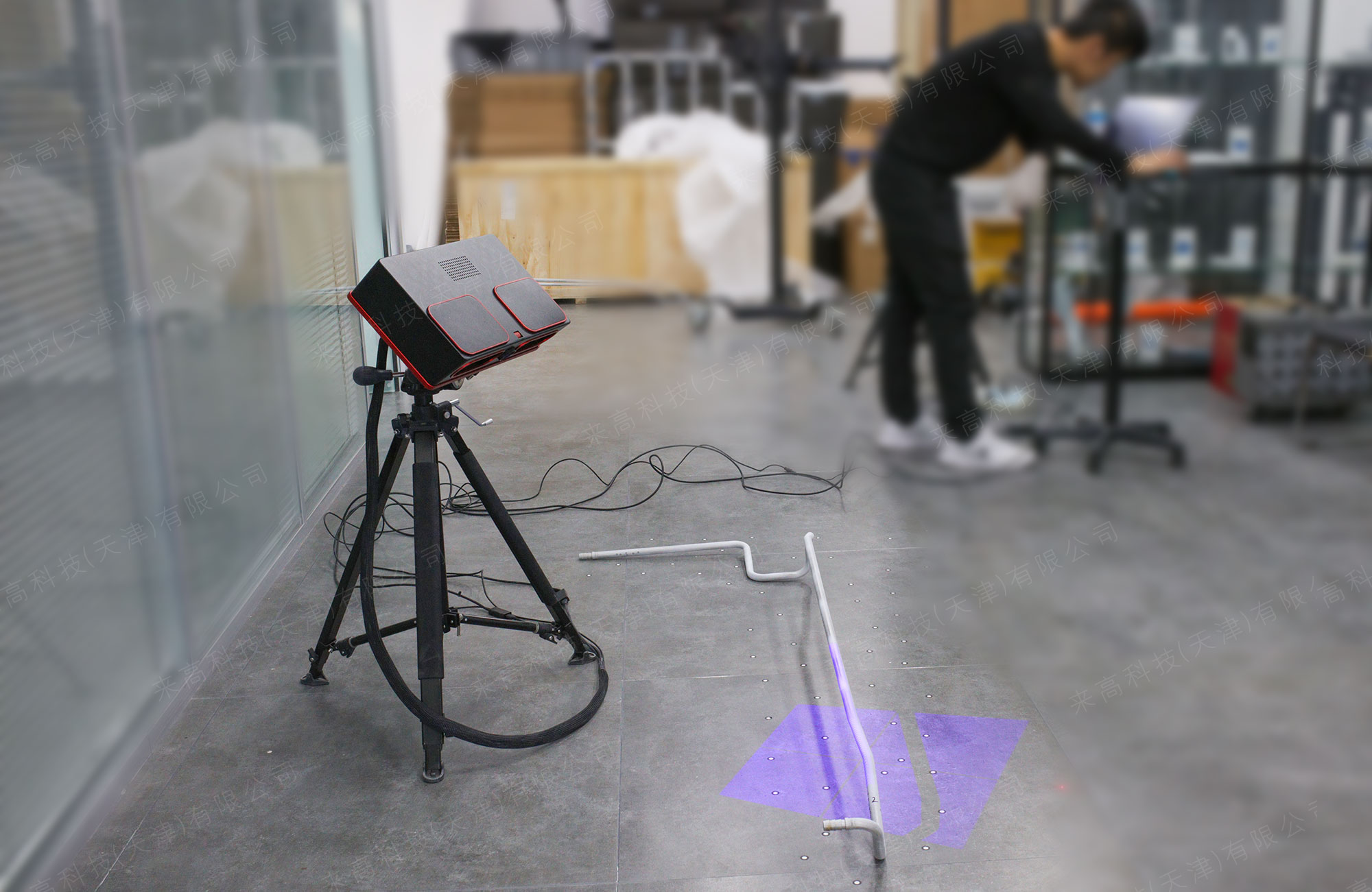

G5Q三維掃描儀掃描實驗室冷凝管
（掃描樣件）
使用來高科技高精度G5Q三維掃描儀對掃描件進行多方位三維掃描，確保可以得到所有用于設計的尺寸特征。

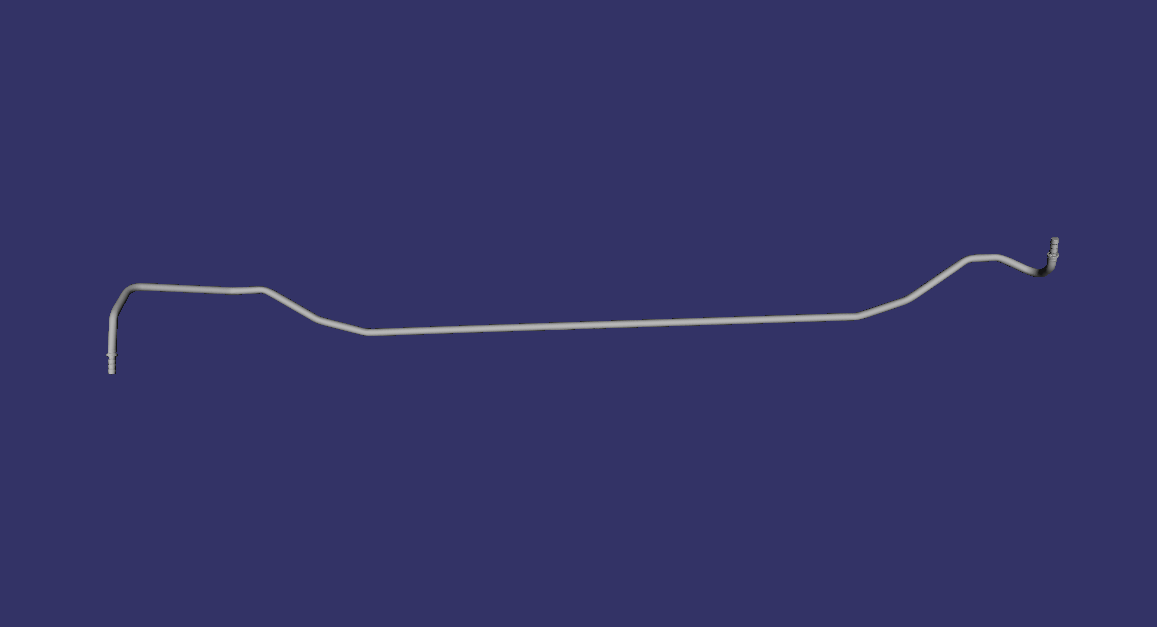

導出數據
將三維掃描儀掃描所得的點云數據保存并導出封裝，獲得STL格式三角網格面數據。

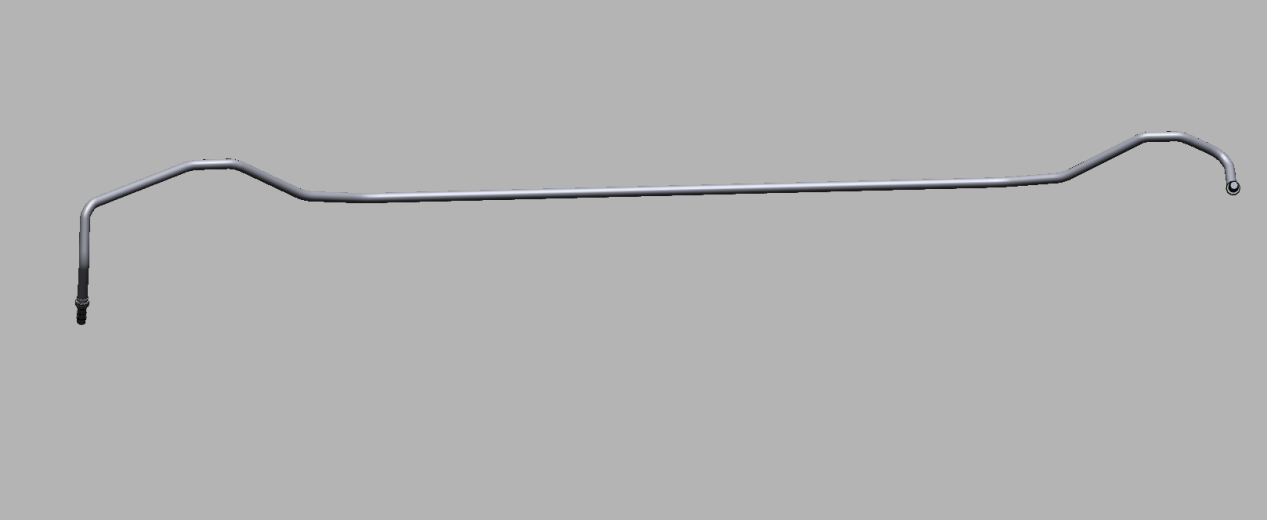

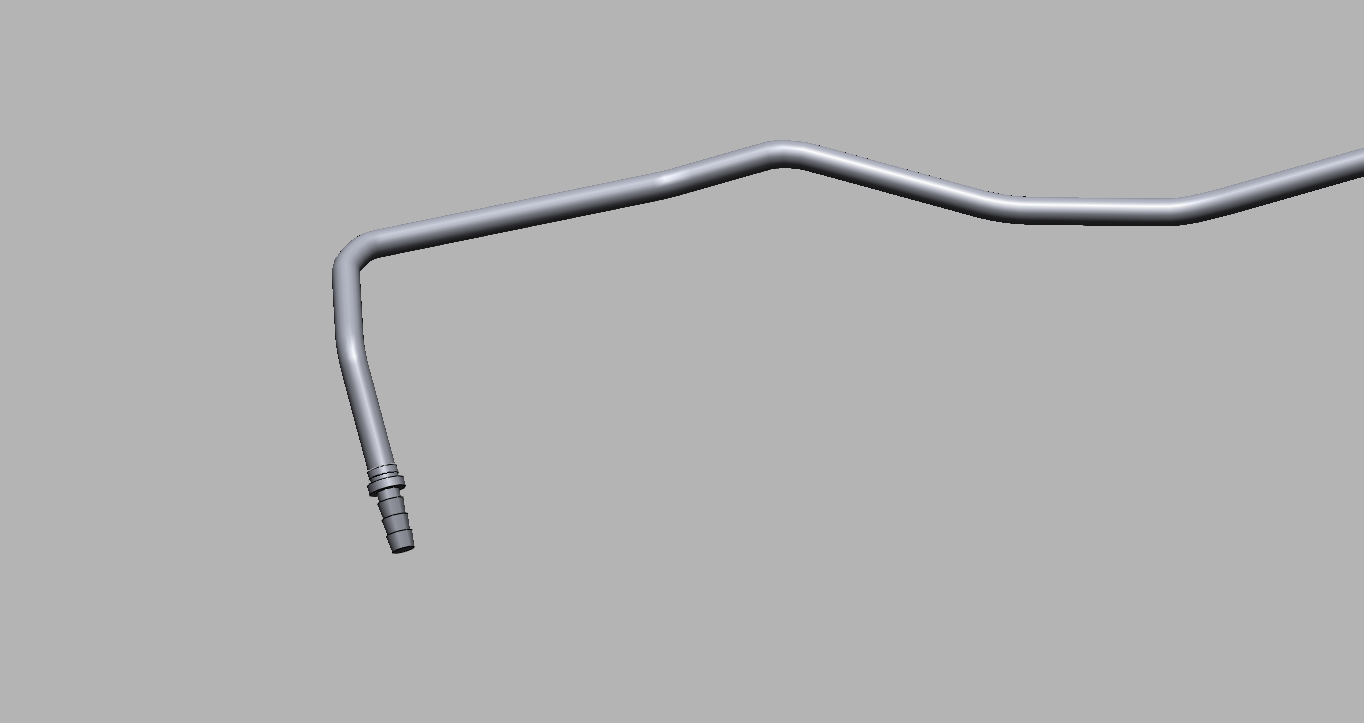

正逆向混合設計
將三角網格數據導入三維逆向軟件中，對實驗室冷凝管進行正逆向混合設計，得到可以用于加工的STP格式的三維實體模型，從而滿足后續生產需要。
案例總結
經過選用上面的三維數字化技術，我們完成了冷凝管的正逆向混合設計，基于正逆向混合設計得到的三維實體模型，結合仿真分析或者實物驗證，可以達到優化結構的目的，從而提升冷凝管的實用質量。
