（冬蟲夏草質量評估）?
景描述
冬蟲夏草是我國名貴中藥之一，是可入藥的昆蟲類藥材。由于冬蟲夏草生長在海拔4000米以上的高寒地帶，因此對其生長環境的要求非?？量?，且資源少和價格昂貴，要保證其自然生長，保證冬蟲夏草在生長過程中不受任何傷害，那么對冬蟲夏草進行多方位、準確和科學的質量檢測具有十分重要的意義。
由于冬蟲夏草資源少、品質不一、產地環境污染等原因，導致冬蟲夏草資源質量不穩定，真?zhèn)舞b定困難。傳統檢測方法由于其操作繁瑣、耗時長、精度低等缺點不能滿足現代人們對冬蟲夏草質量檢測的要求。因此利用現代先進技術手段開展冬蟲夏草鑒定研究具有重要意義。
本案例將結合現代科技手段對冬蟲夏草進行形態測量和特征提取，對其進行三維重建并實現對冬蟲夏草質量鑒定。
Techlego
來高案例解決方案
掃描樣件：冬蟲夏草
樣件特點：冬蟲夏草細節較多，且體積小，屬于精細件掃描
掃描難點：由于冬蟲夏草細節多，體積小且比較脆弱，不能在件上粘貼標記點，對三維掃描造成一定影響

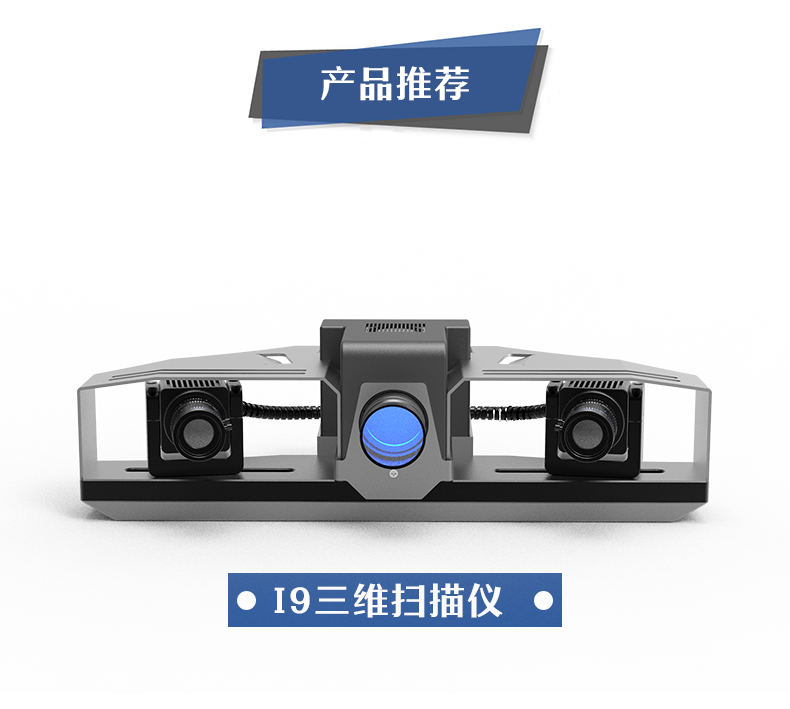

掃描設備：高精度i9三維掃描儀
客戶需求：冬蟲夏草質量有好壞之分，某檢測機構為進行冬蟲夏草質量評估，希望通過三維掃描儀對冬蟲夏草進行三維掃描，以獲得三維數據，測量一些特定尺寸，滿足質量評估的需求。

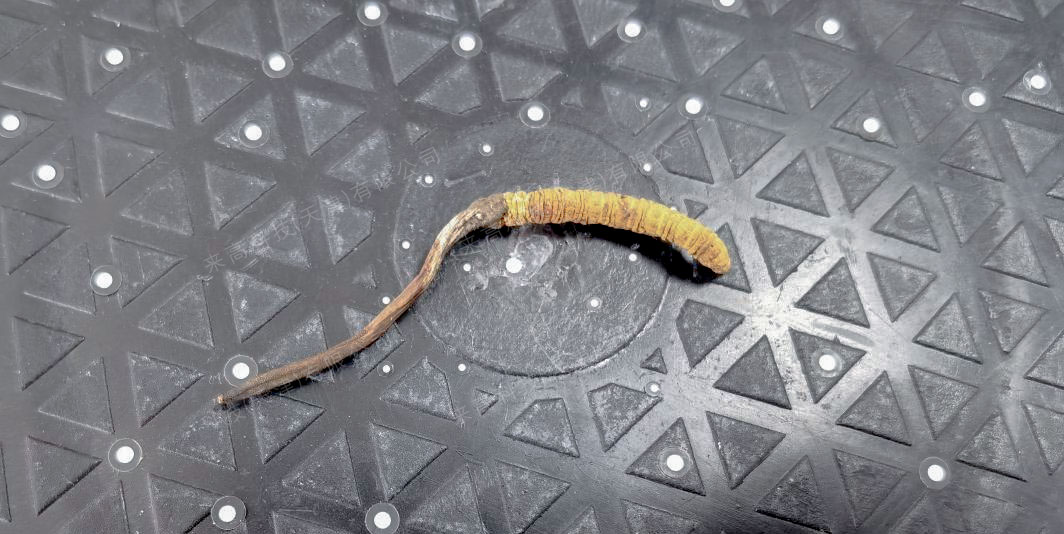

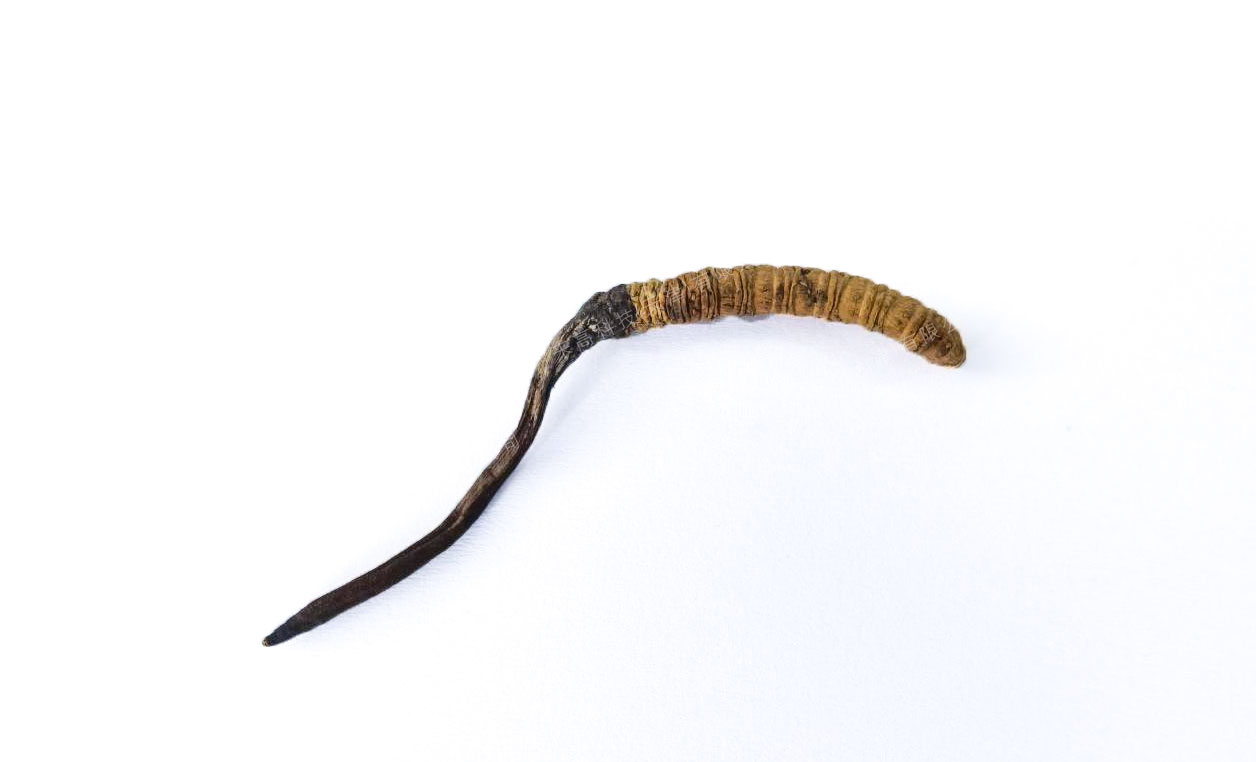

冬蟲夏草樣件實拍圖
我們收到客戶發過來的冬蟲夏草，大約有80多個，需要技術人員逐一進行三維掃描。
測量方法
01
粘貼標記點

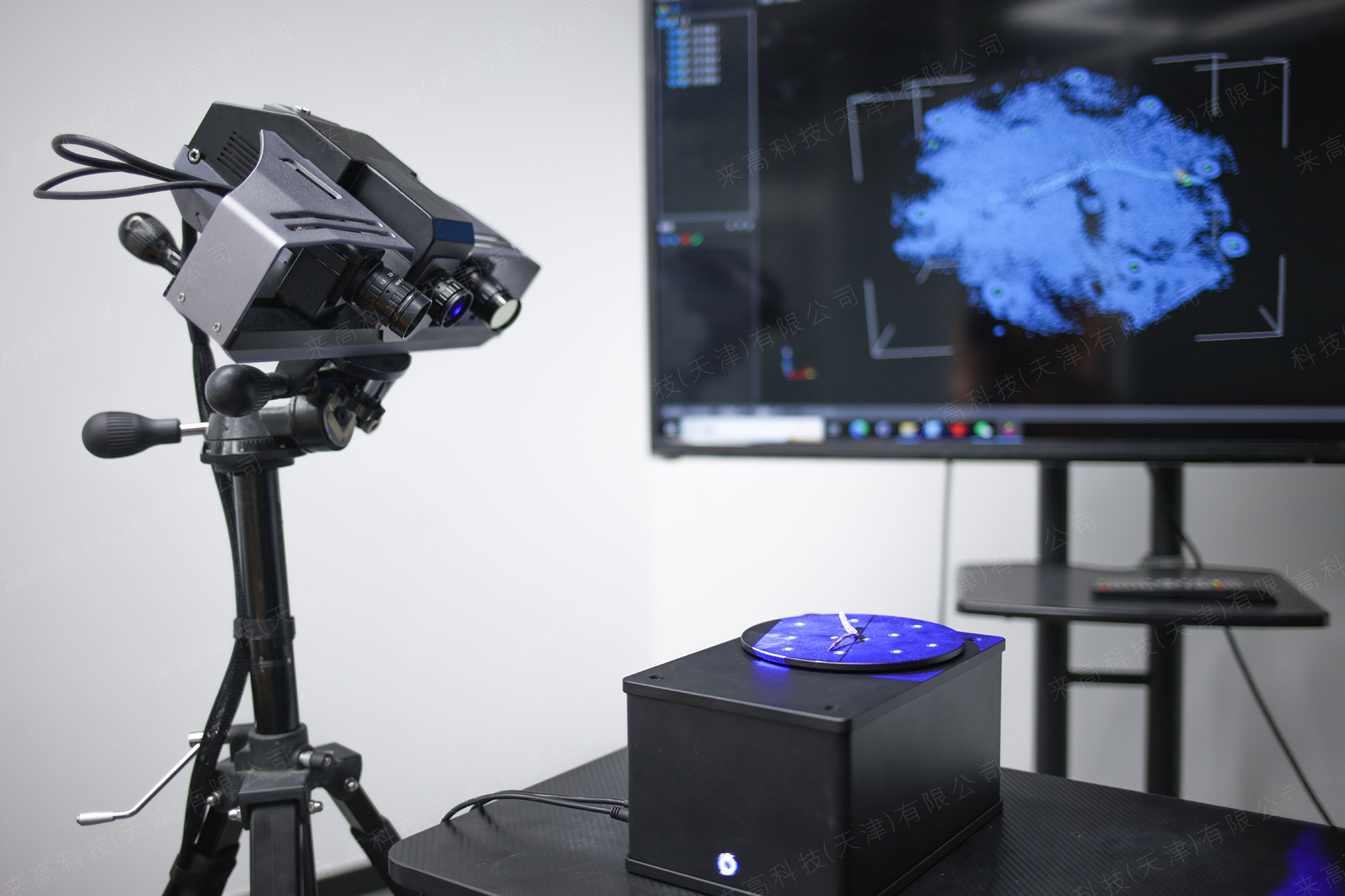

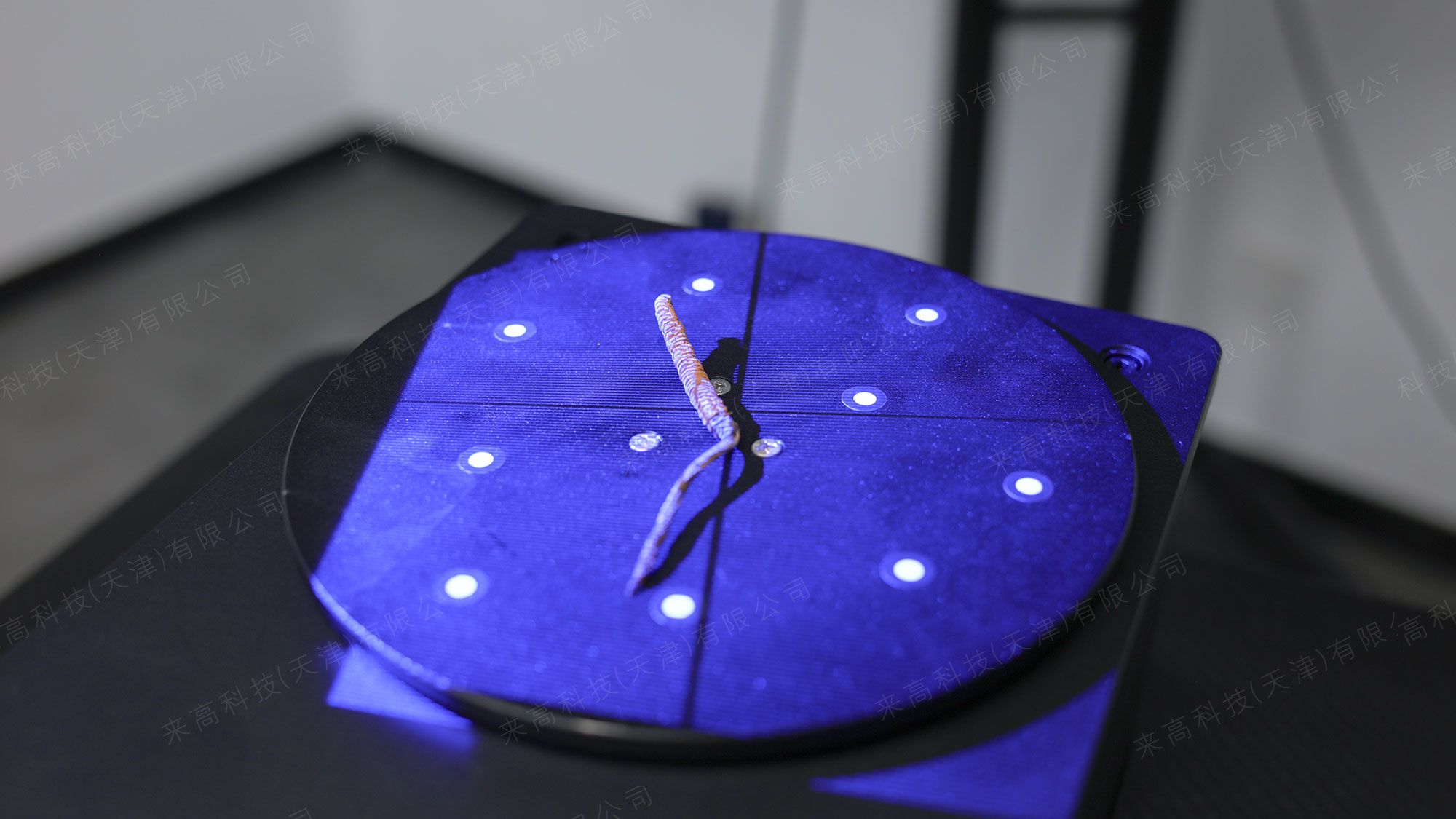

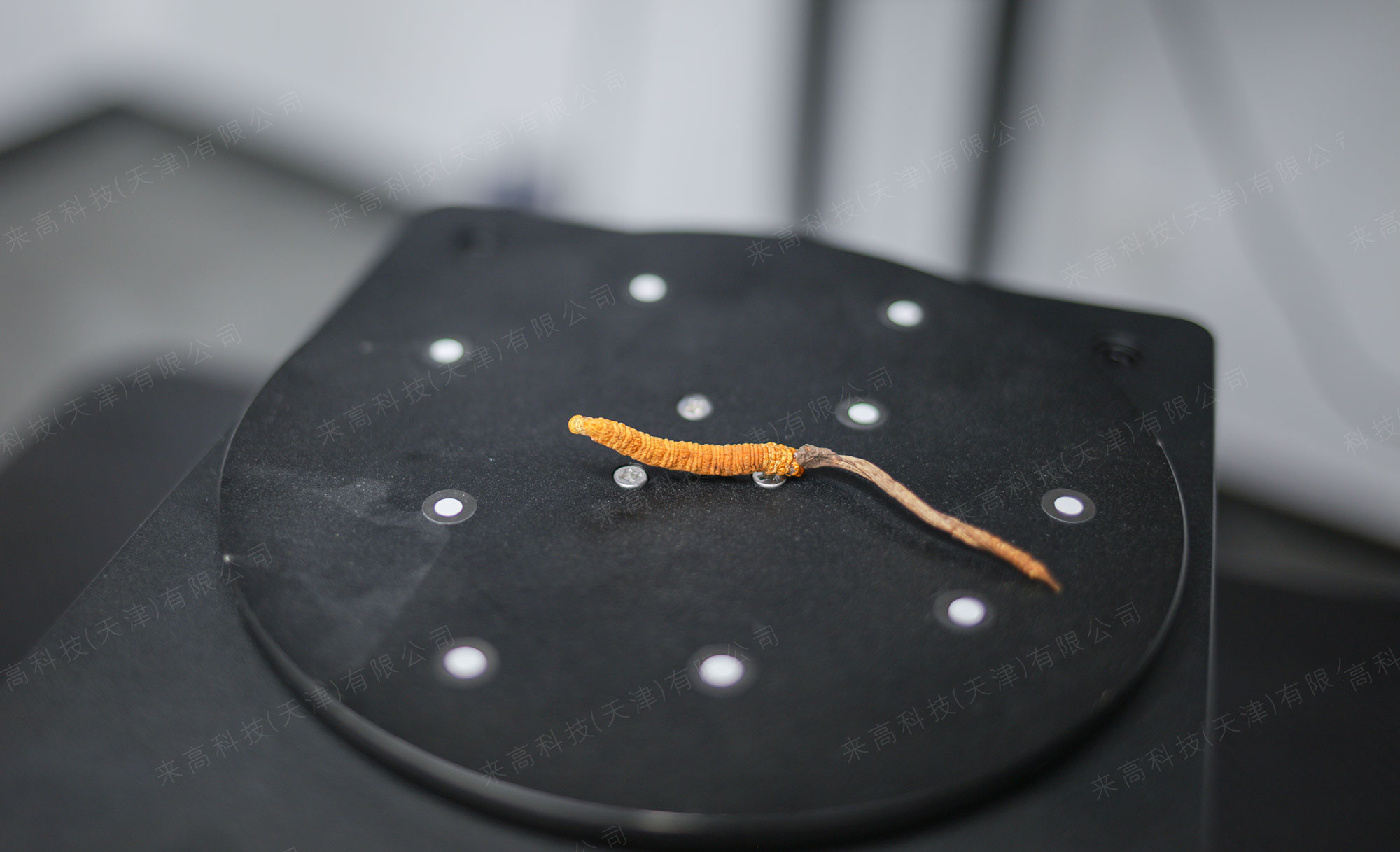

由于冬蟲夏草細節多，體積小且比較脆弱，不能直接在冬蟲夏草上粘貼標記點，所以采用在轉盤上貼點實現拼接，以輔助掃描。使用來高科技1200萬像素的三維掃描儀i9，對冬蟲夏草兩面進行三維掃描，每個冬蟲夏草掃描時間約為60s。
02

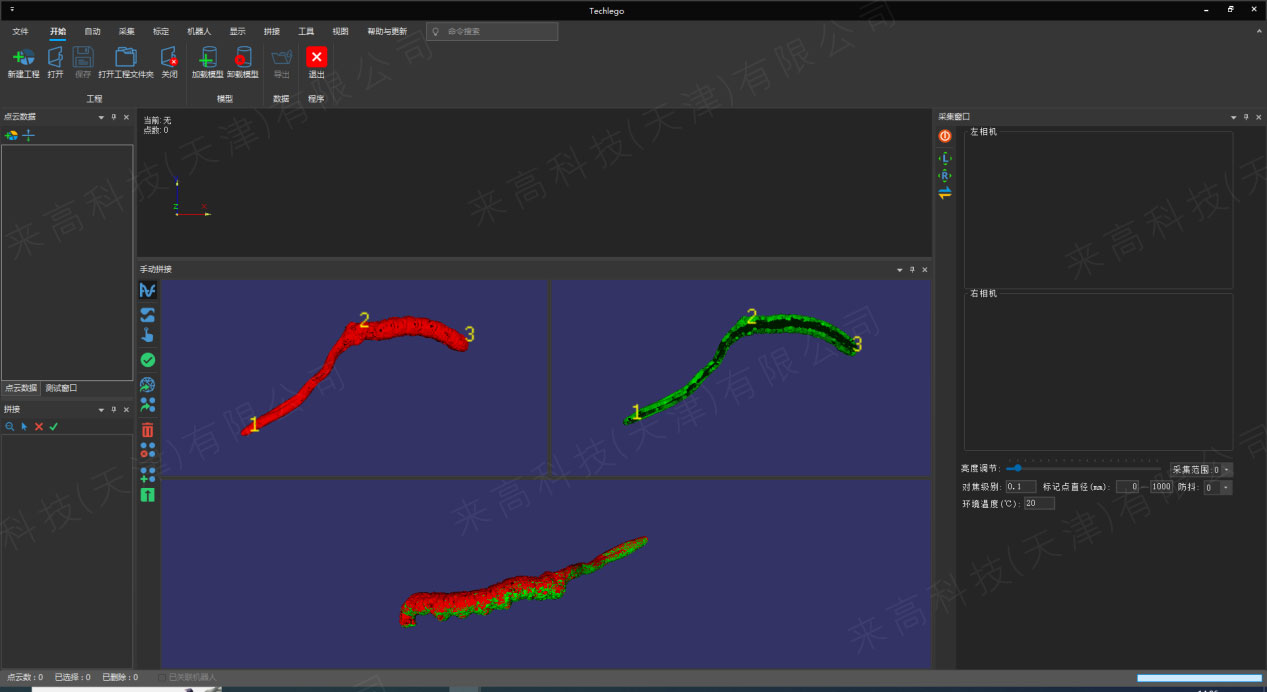

特征拼接
掃描完成后，使用來高科技自主研發的三維數字化采集軟件中的手動拼接功能，將三維掃描所得到的正反兩面點云拼接在一起。
03

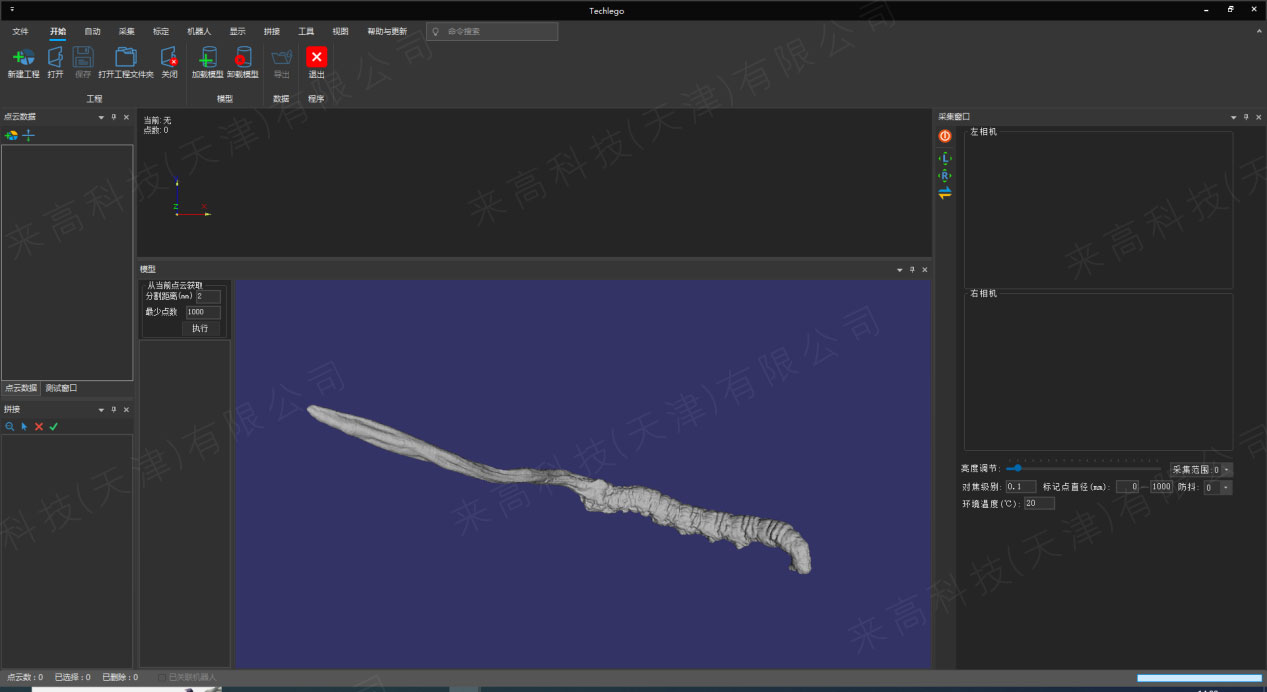

導出數據
將三維掃描所得的三維數據保存并導出封裝，獲得三角網格面數據。
04

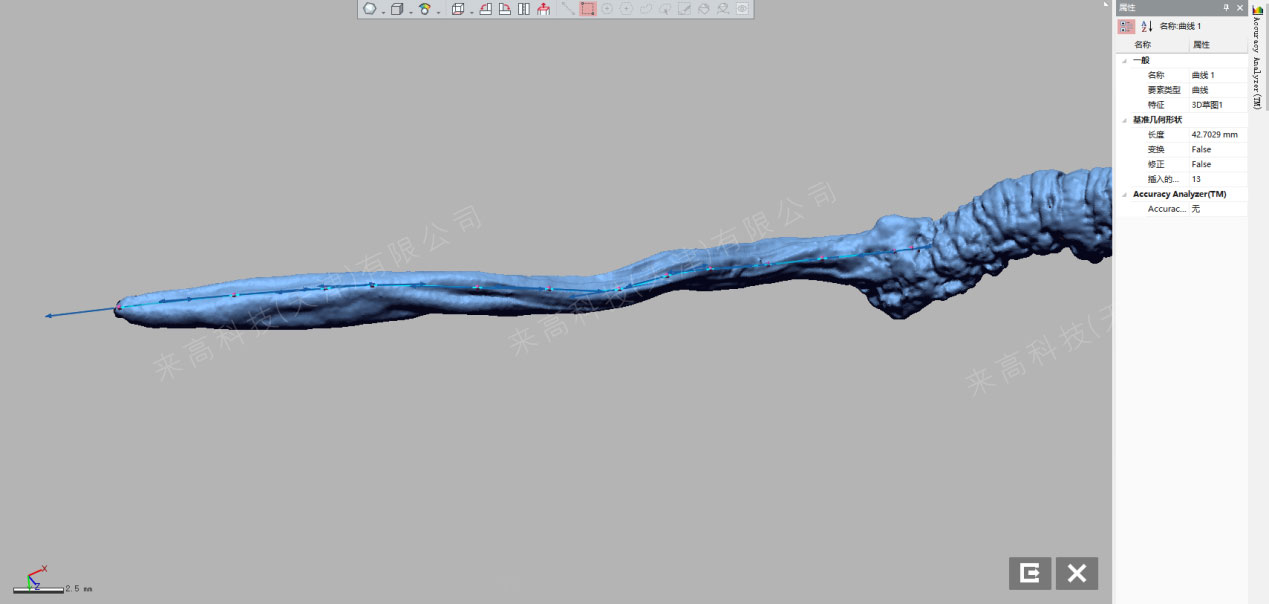

測量
根據需求測量尺寸信息，以下為冬蟲夏草的測量結果

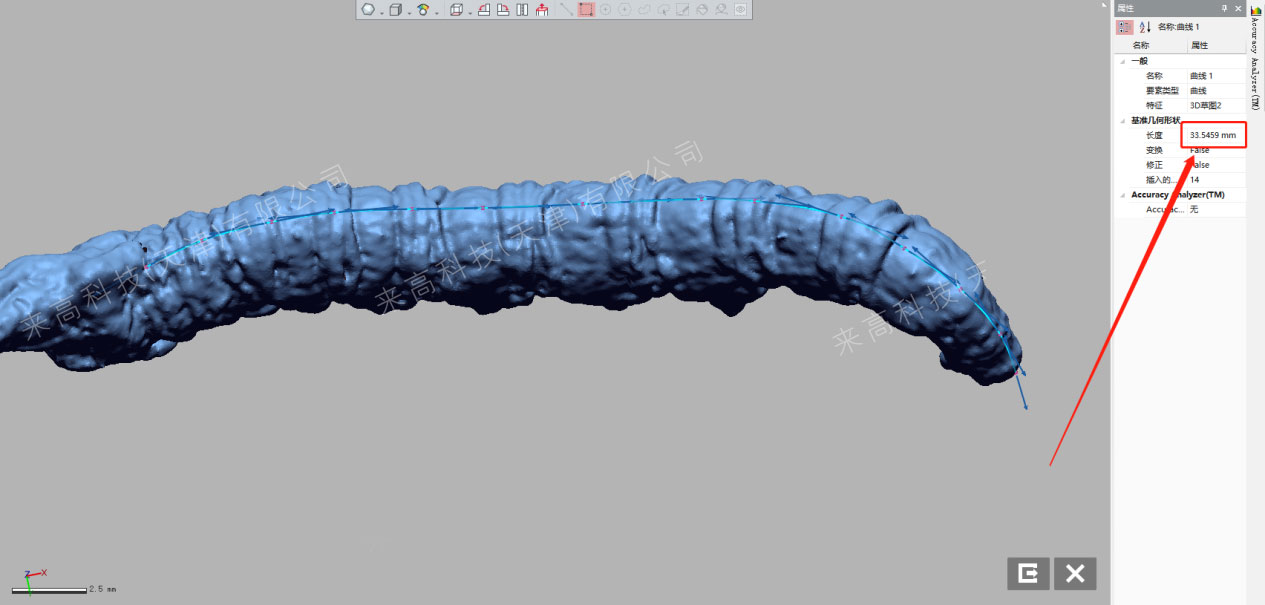

蟲體總長度：33.5459mm
子座總長度：42.7029mm
案例總結
通過采用三維掃描儀來獲取冬蟲夏草的點云數據，此方法不需要與樣品進行接觸，便可以對冬蟲夏草的形狀、表面特征和紋理等進行多方位分析，并且具有操作簡便、快速高效率、成本低等優點。
