客戶送來一根某型醫用X光機高壓線纜插頭，此線纜兩端各分布一個插頭，希望通過來高科技的三維掃描儀獲取特定一端插頭的尺寸數據，從而基于此插頭的數據來設計與其相對應的插座。高壓線纜插頭表面細節特征較小且存在一些無法手動測量的部位，因此客戶無法自行測量，為了縮短設計生產周期，減少開發技術難度，降低生產成本，加速新產品的開發，選擇使用無接觸式測量方法。
產品訴求：某型醫用X光機高壓線纜插頭三維重構以及二維圖紙

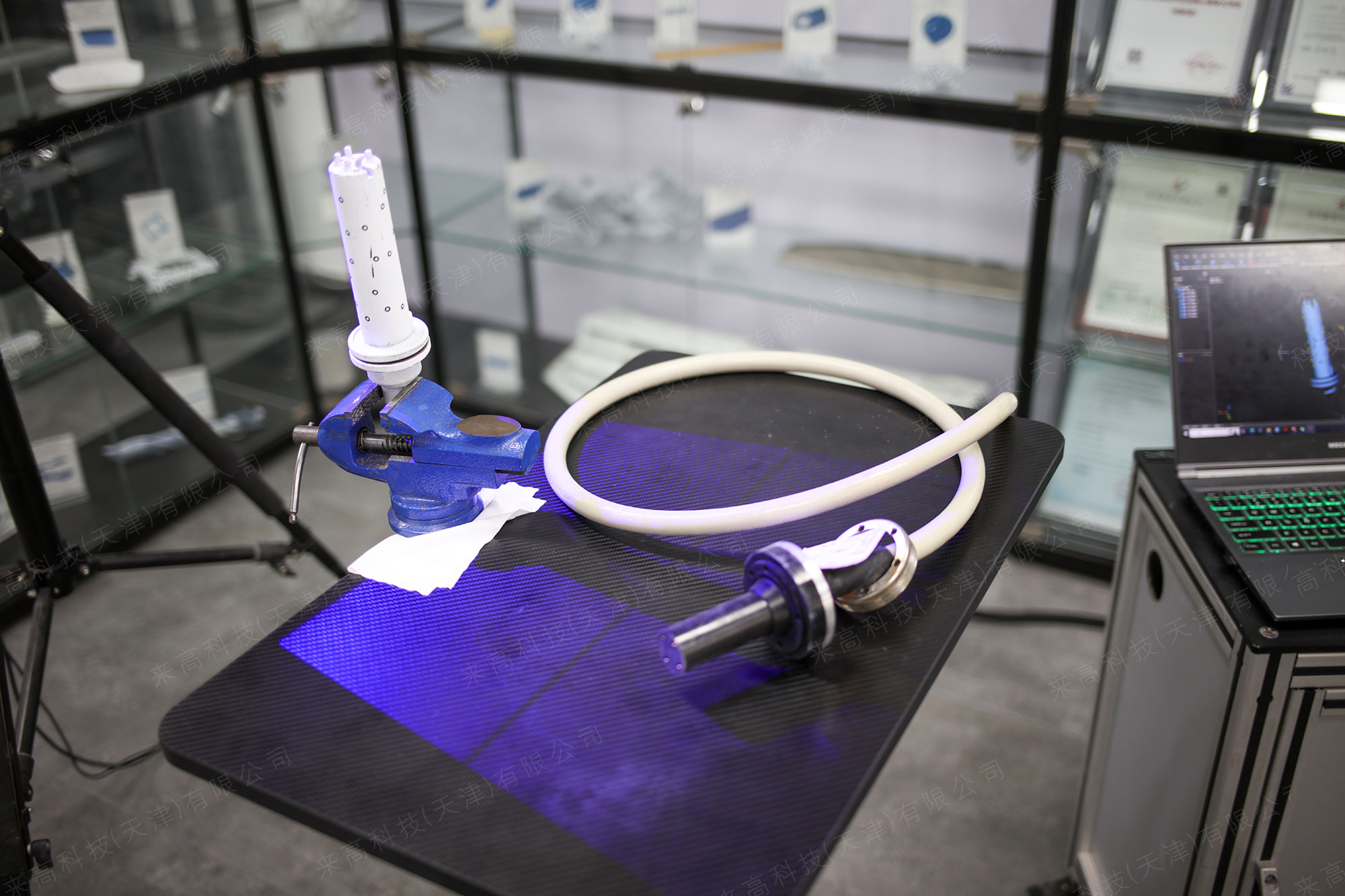

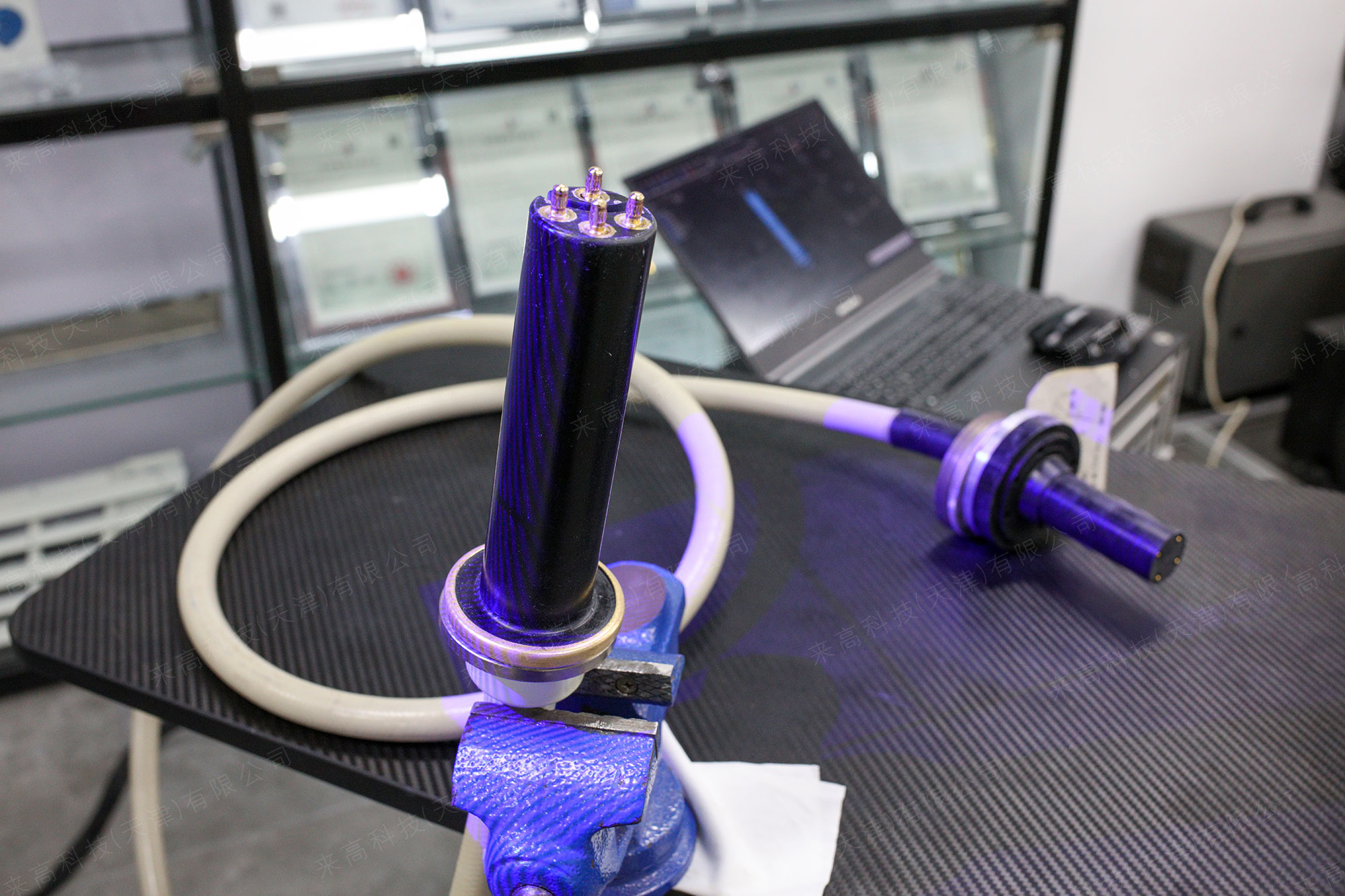

掃描難點：①高壓線纜插頭由硬質塑料以及銅質金屬插頭組成，都是比較容易反光且存在吸光屬性的材料，表面反光比較嚴重。②根據要求僅對插頭部分進行掃描即可，但插頭連接的線纜由軟性材質組成，非常容易影響掃描過程，需要特殊夾具進行輔助掃描。
三維掃描儀軟件系統：Techlego 2023

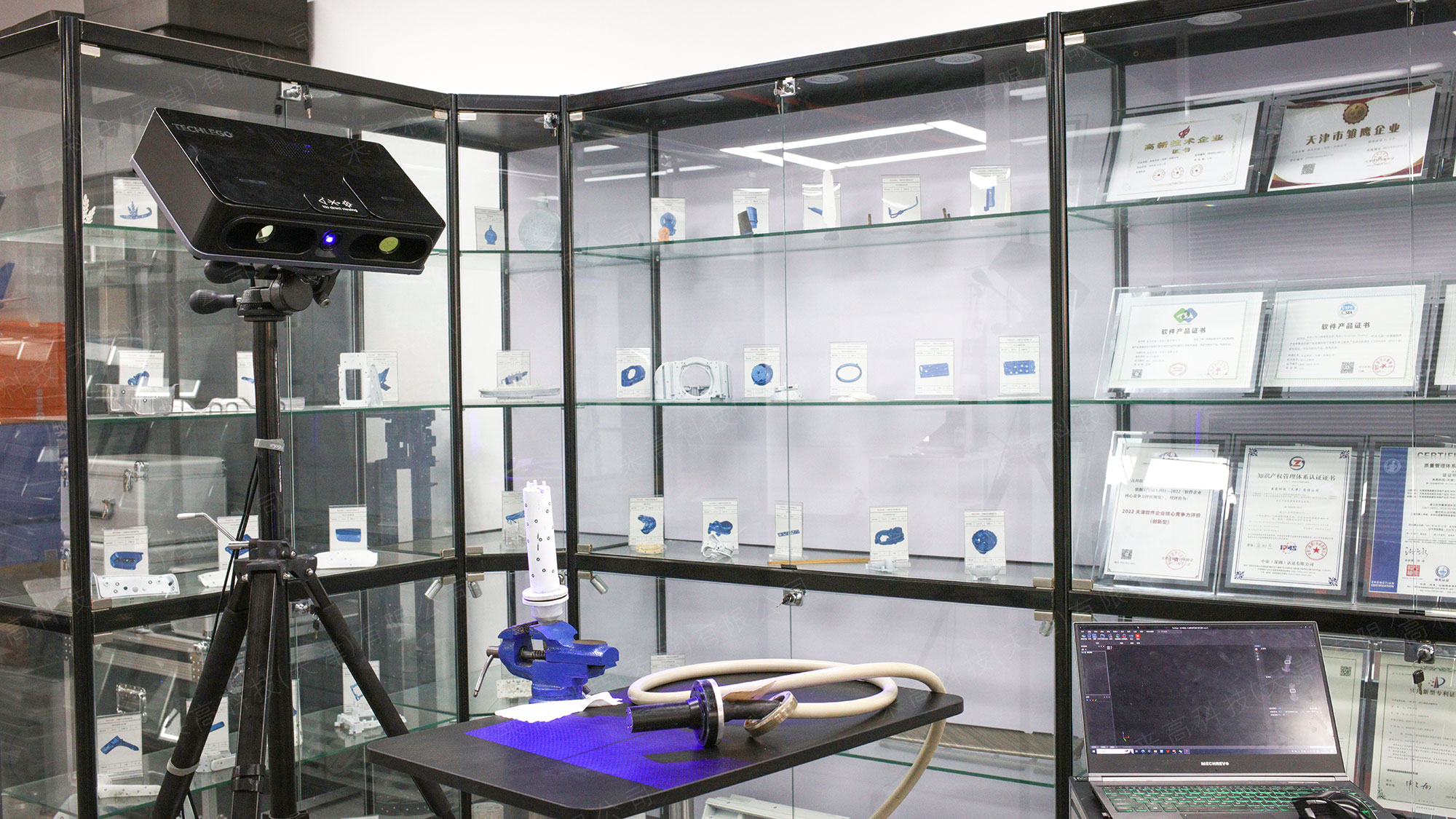

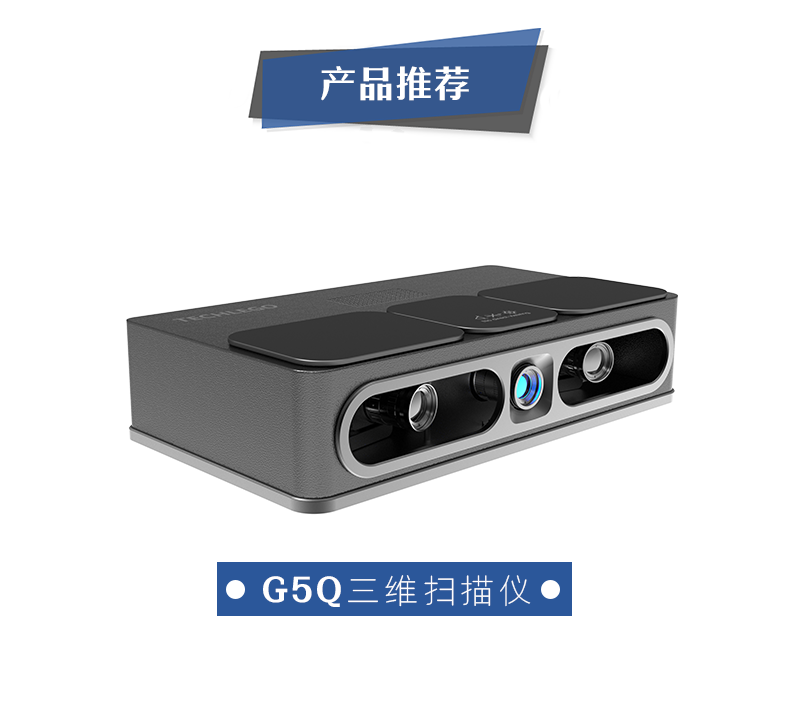

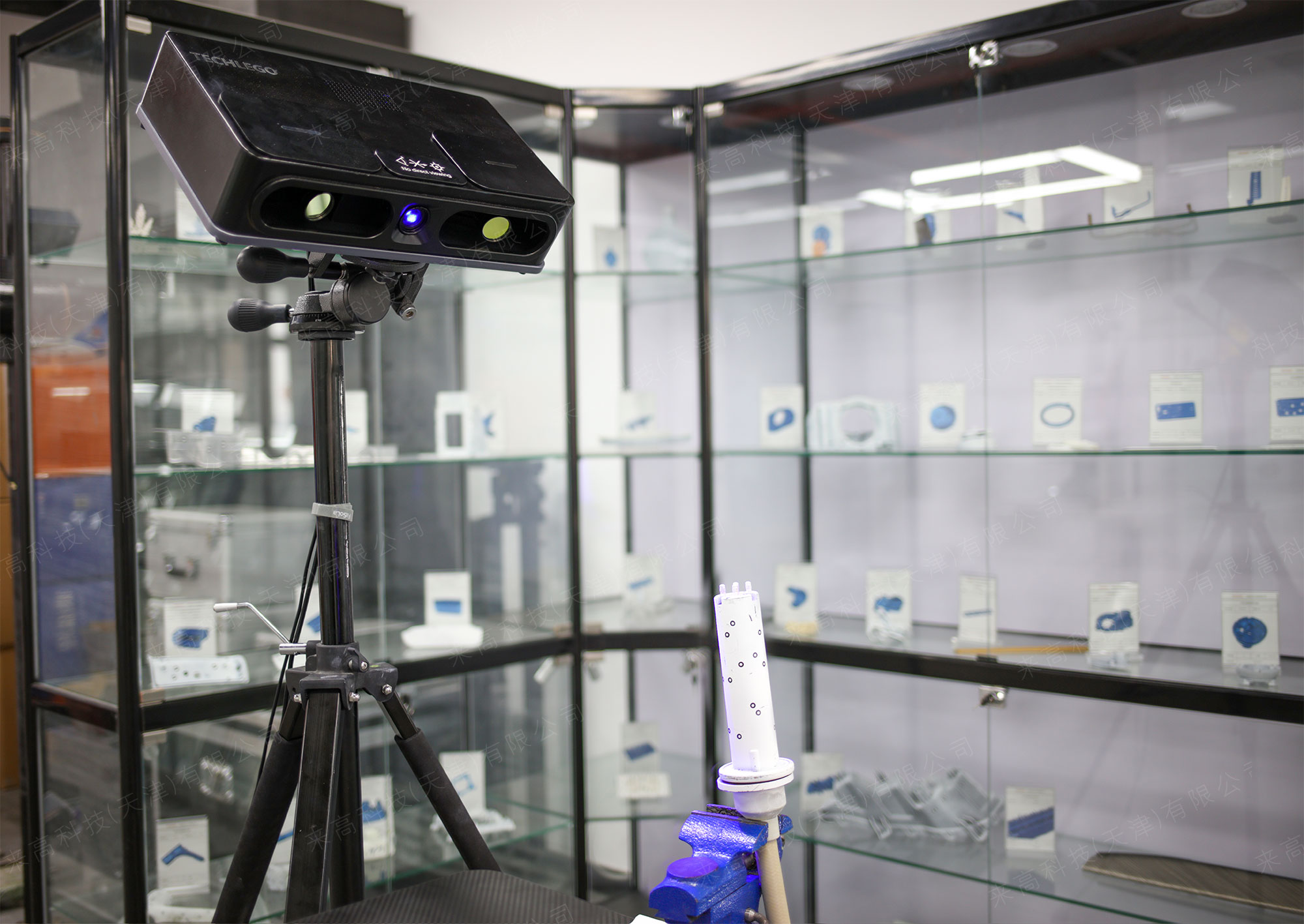

1、通過高精度G5Q三維掃描儀對插頭進行三維掃描，三維掃描結果如下：
2、導出數據：將掃描所得的數據保存并導出封裝，獲得三角網格面數據
3、逆向設計：將三角網格數據導入三維逆向軟件(如Geomagic Design X、UG等），進行逆向設計，得到二維圖紙所需要的三維模型數據。
4、繪制工程圖：使用專業工程圖繪制軟件，根據上述幾步所得到的三維模型數據，繪制二維工程圖紙
