傳動軸等機械制造加工件逆向設計 分享到：

（機械制造加工件逆向設計）


隨著計算機技術的發展，逆向設計在制造業中變得越來越重要。對工業產品進行逆向設計時，首先需要測量重建三維模型，而傳統的測繪方法存在較大的誤差。三維掃描儀是測量和重建工業產品模型的有效方法之一，可以快速準確地對產品進行測量和重建。本文以傳動軸為例，介紹三維掃描技術在復雜零件逆向設計方面的應用情況。

案例信息

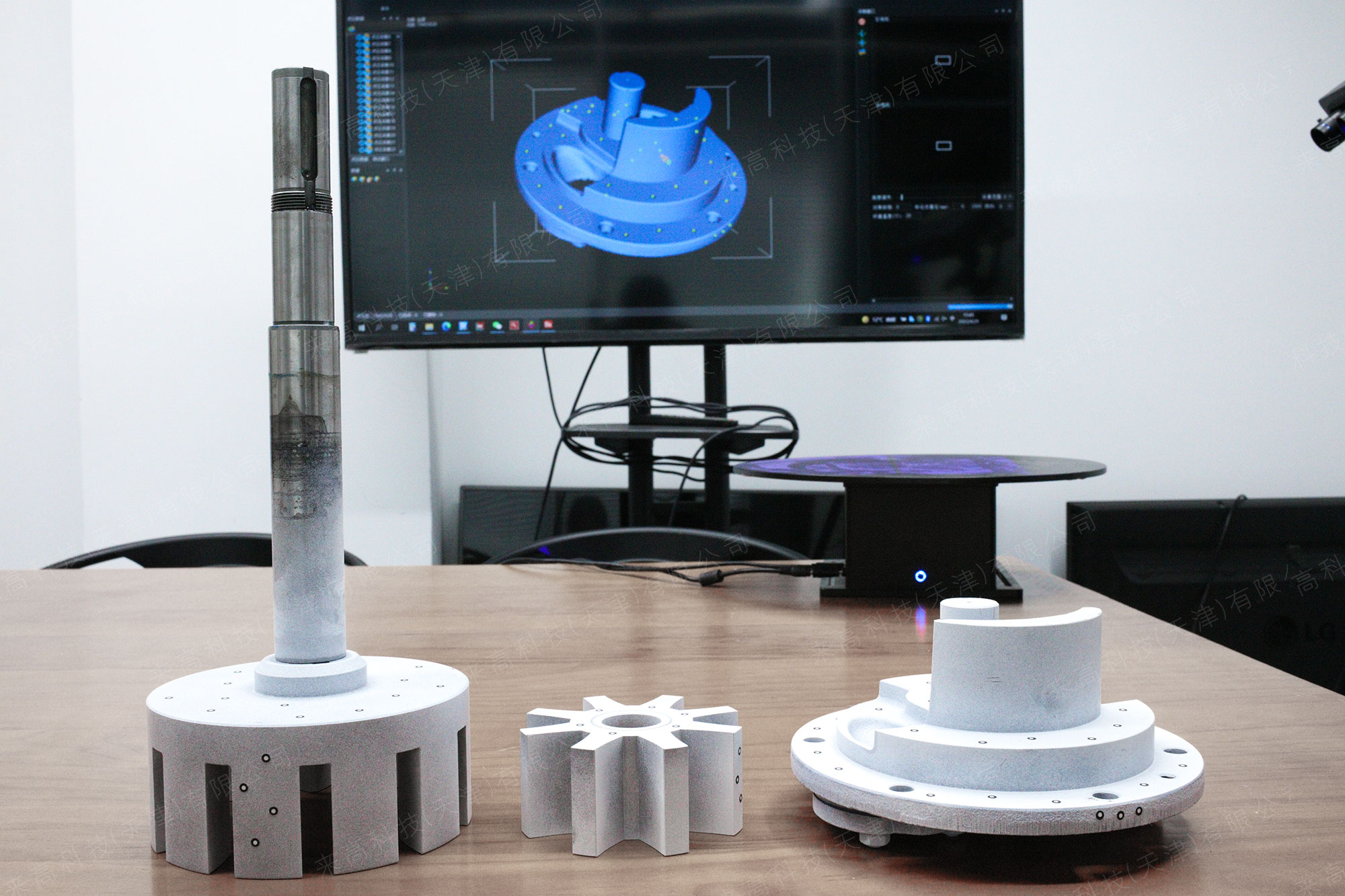

掃描樣件：傳動軸等機加工件
樣件特點：傳動軸等機加工件屬于金屬反光件、其端部溝槽較深，結構較為復雜且對部分曲面精度要求嚴格。
掃描難點：傳動軸端部有些部位溝槽較深，三維掃描儀結構光光柵不易照見。

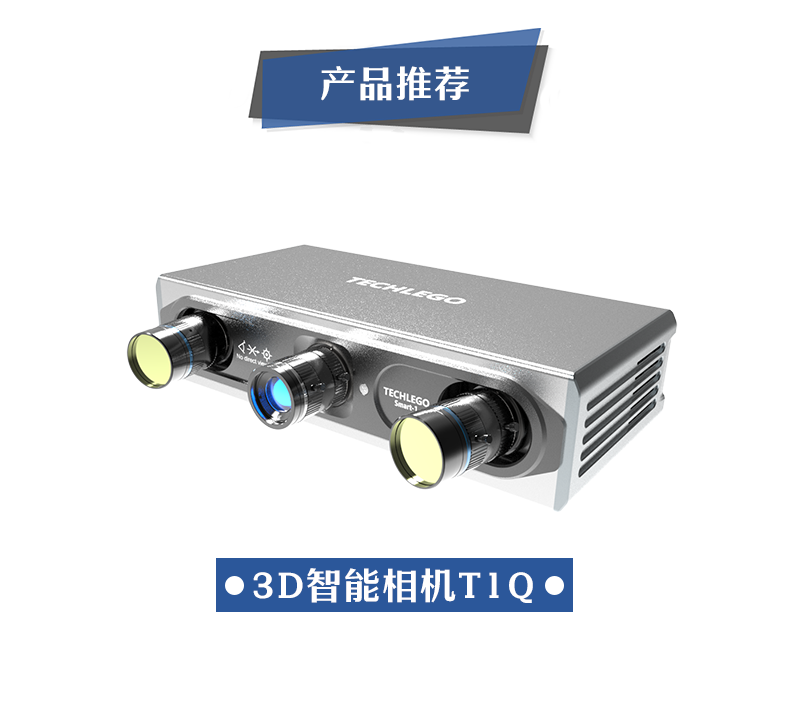

掃描設備：3D智能相機-T1Q


傳動軸是汽車上的重要部件之一，主要作用是將動力傳送給驅動輪，實現汽車的前進或后退，同時也可以用來連接兩個車輪，傳遞轉矩。傳動軸的材料主要采用碳素鋼或合金鋼，也可采用球墨鑄鐵或合金鑄鐵等。軸的工作能力一般取決于強度和剛度，轉速高時還取決于振動穩定性。

某客戶送一批傳動軸（共三件）機加工件至來高科技，此客戶為縮短生產周期，減少開發技術難度，降低生產成本，加速新產品的開發，希望對傳動軸進行逆向設計，以滿足市場需求。



Techlego

來高解決方案



1

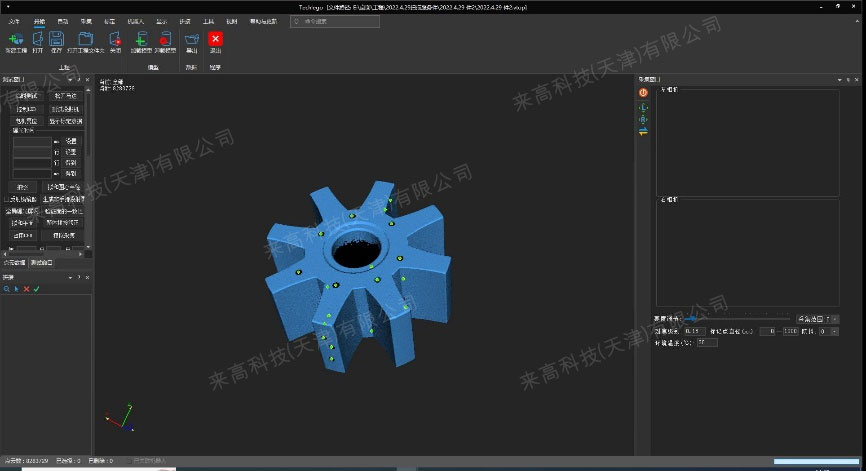

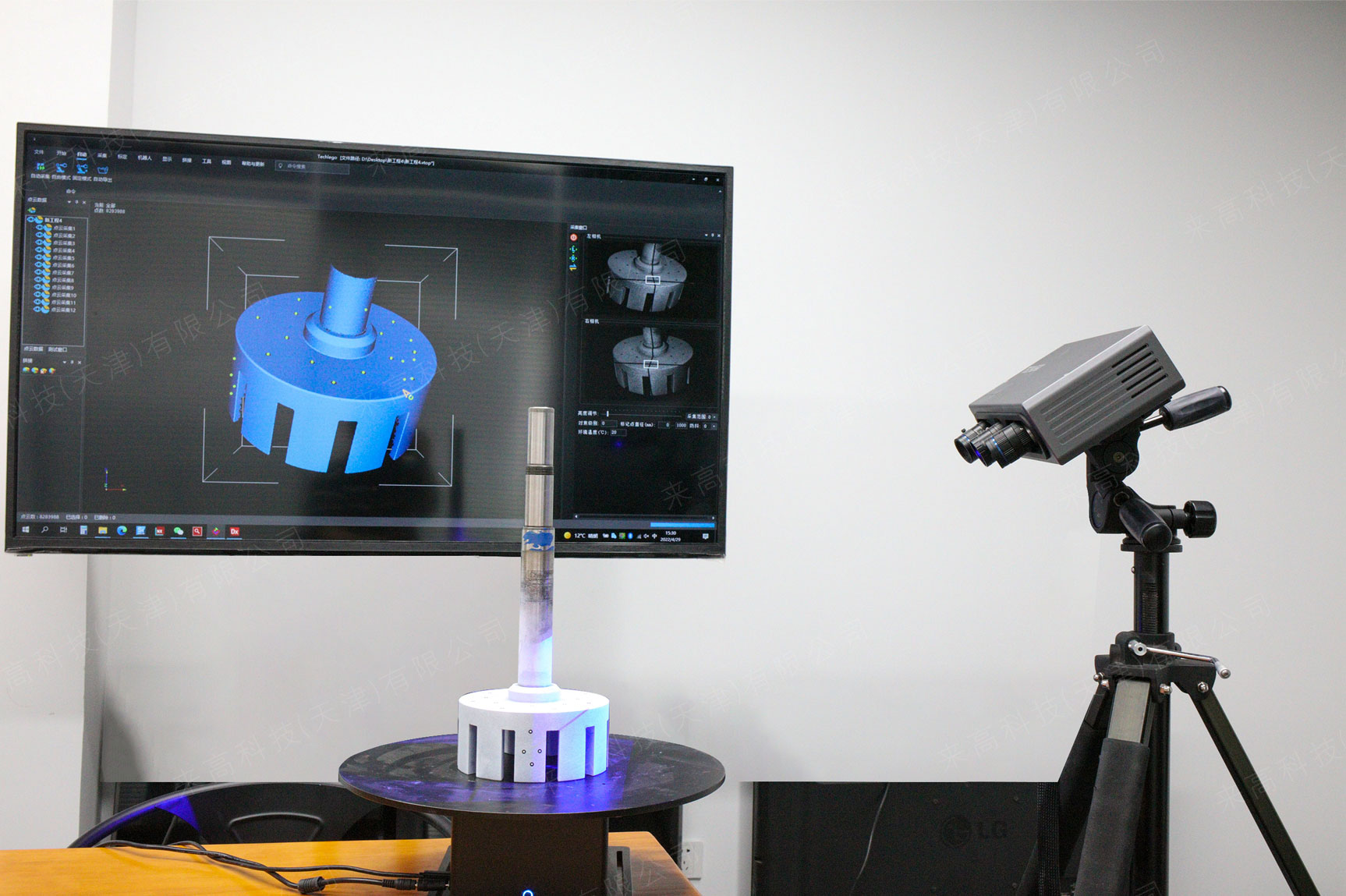

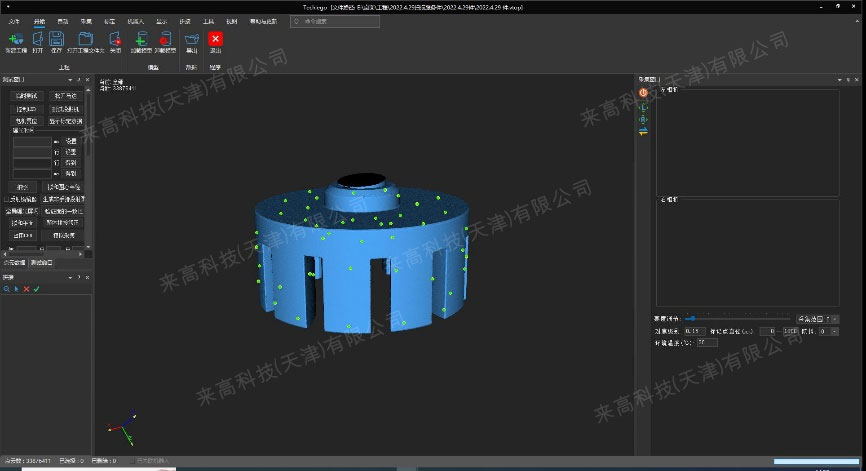

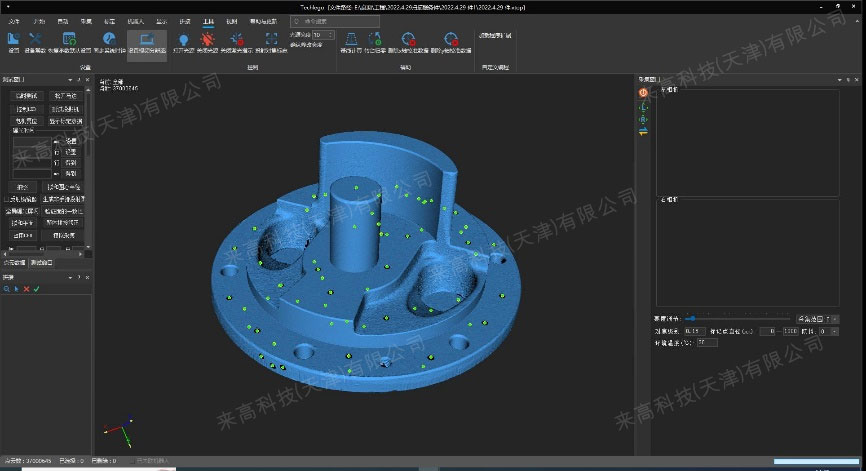

三維數據采集

根據客戶要求，傳動軸只保留端部三維數據，不需要軸部分的三維數據。



2

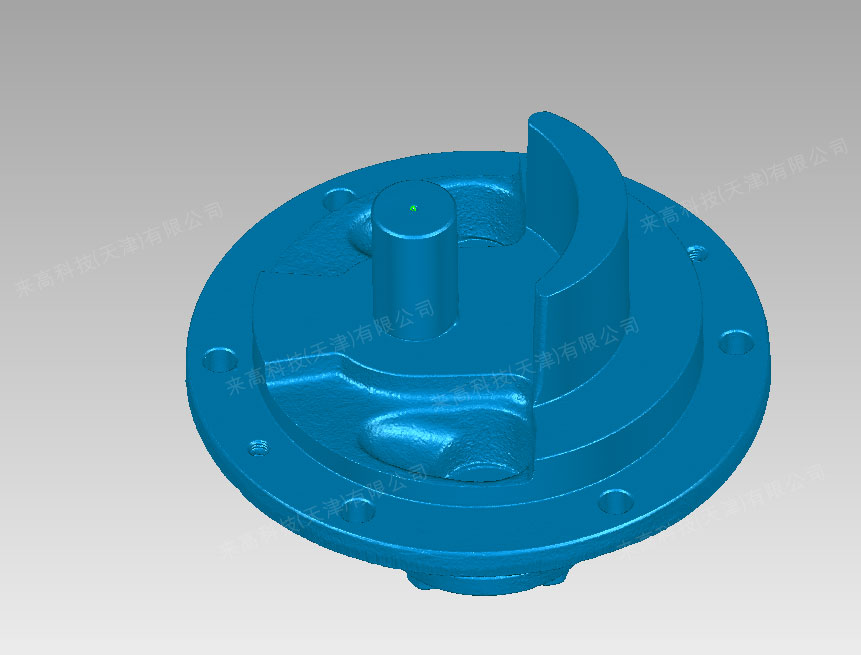

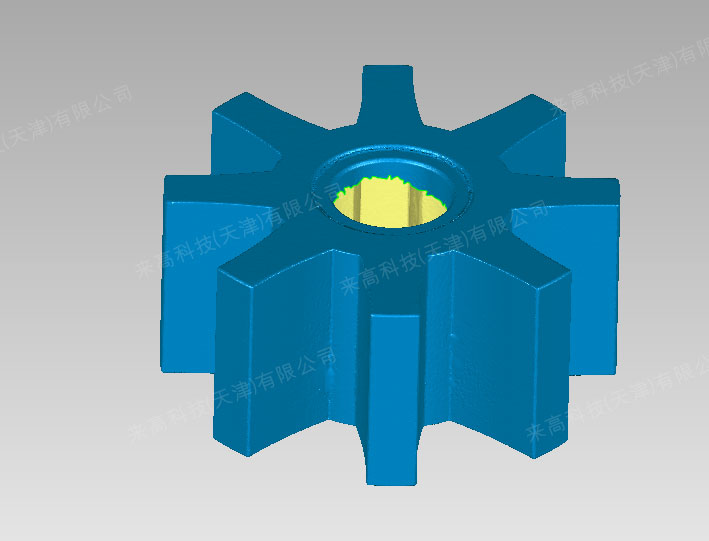

三維數據封裝

將掃描所得數據保存并導出封裝，獲得三角網格面數據。



3

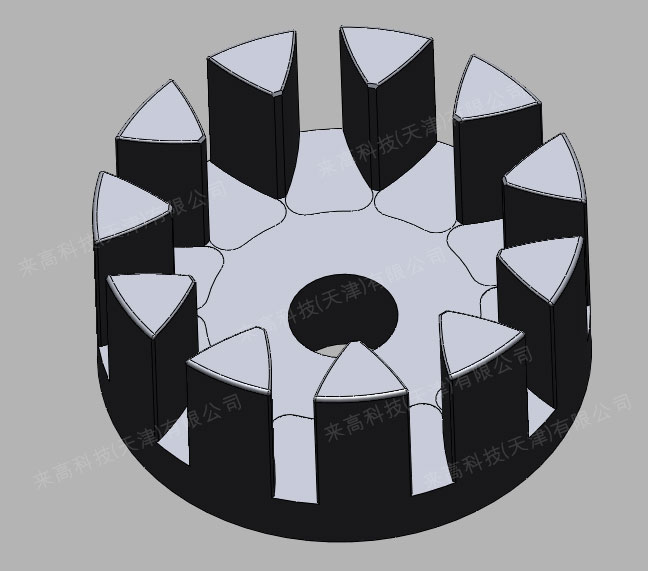

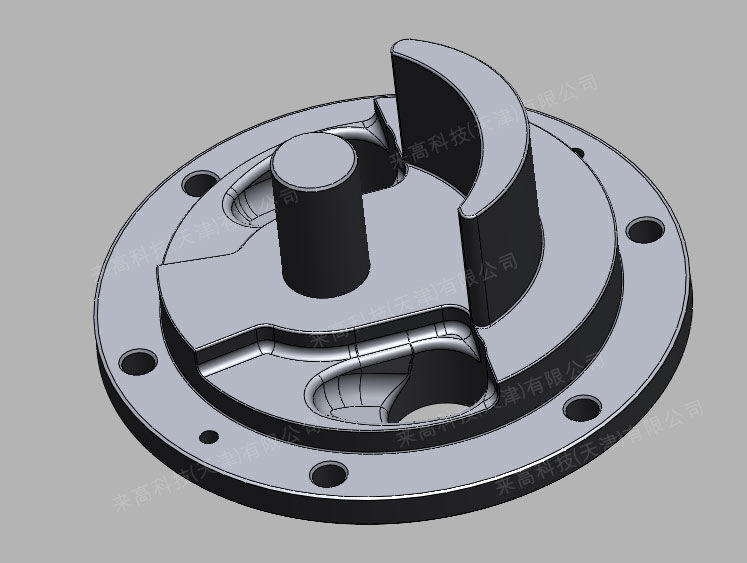

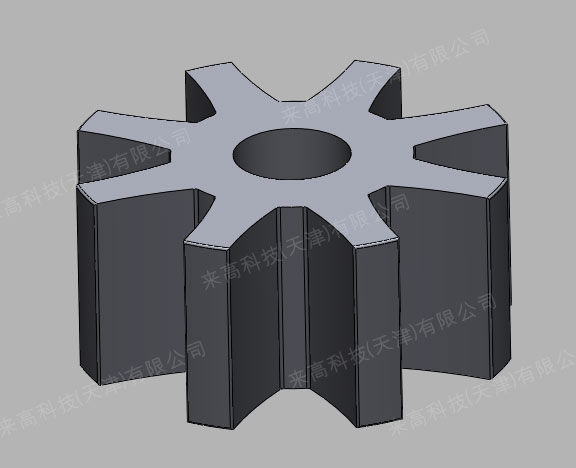

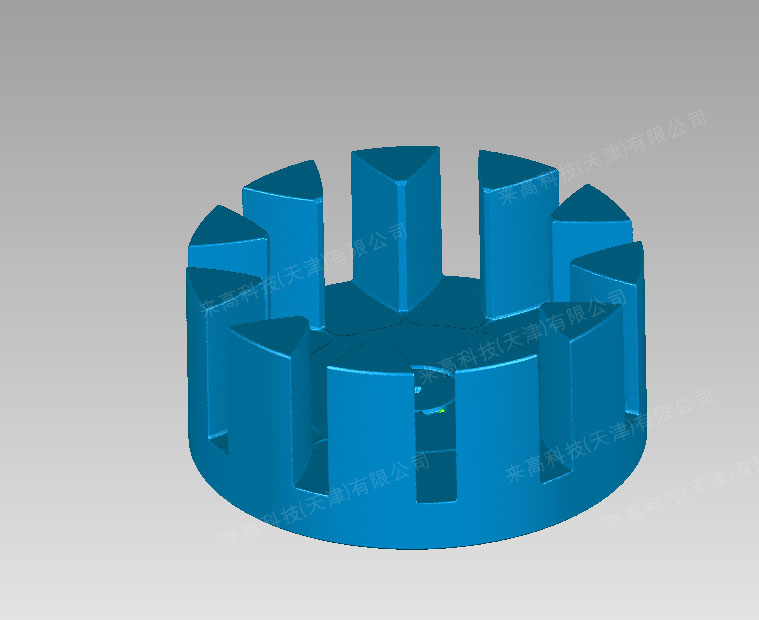

三維數據逆向設計

將三角網格數據導入三維逆向軟件，如（Geomagic Design X、UG等），進行傳動軸等機加工件的逆向設計，得到客戶要求的三維模型數據。在機加行業，很多零件都很復雜，特別是一些帶有凸出型面的零件，其輪廓是不規則的。對復雜零件進行逆向設計，可以大大減少設計和制造時間。
