某小區的新房因其房屋屋頂塌陷，需要檢測出房屋屋頂塌陷的嚴重程度，想通過來高科技的三維掃描儀，進行房屋塌陷度檢測。
由于待測房屋屋頂尺寸較大，且層高偏高，來高科技采用手持式三維掃描儀Q7對屋頂進行三維掃描，手持式三維掃描儀的優點為高速度、高精度掃描與軟件的高速拼接，通過手持模式與三腳架結合的模式對全屋頂進行整體三維掃描。

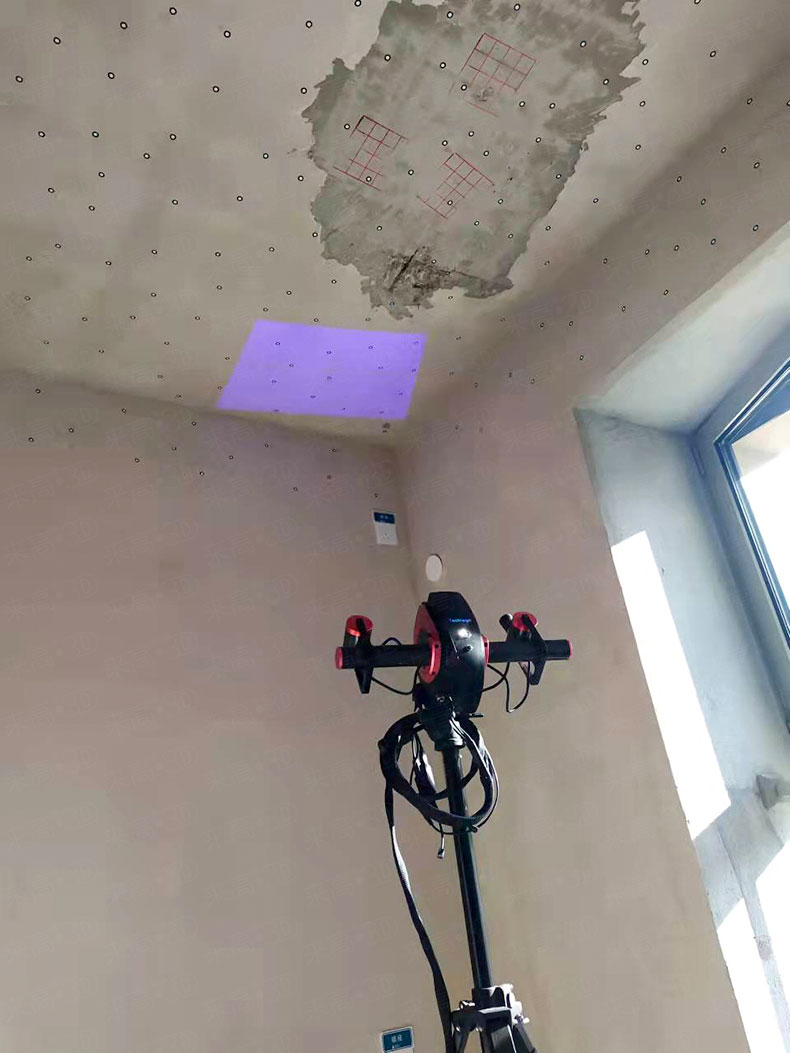

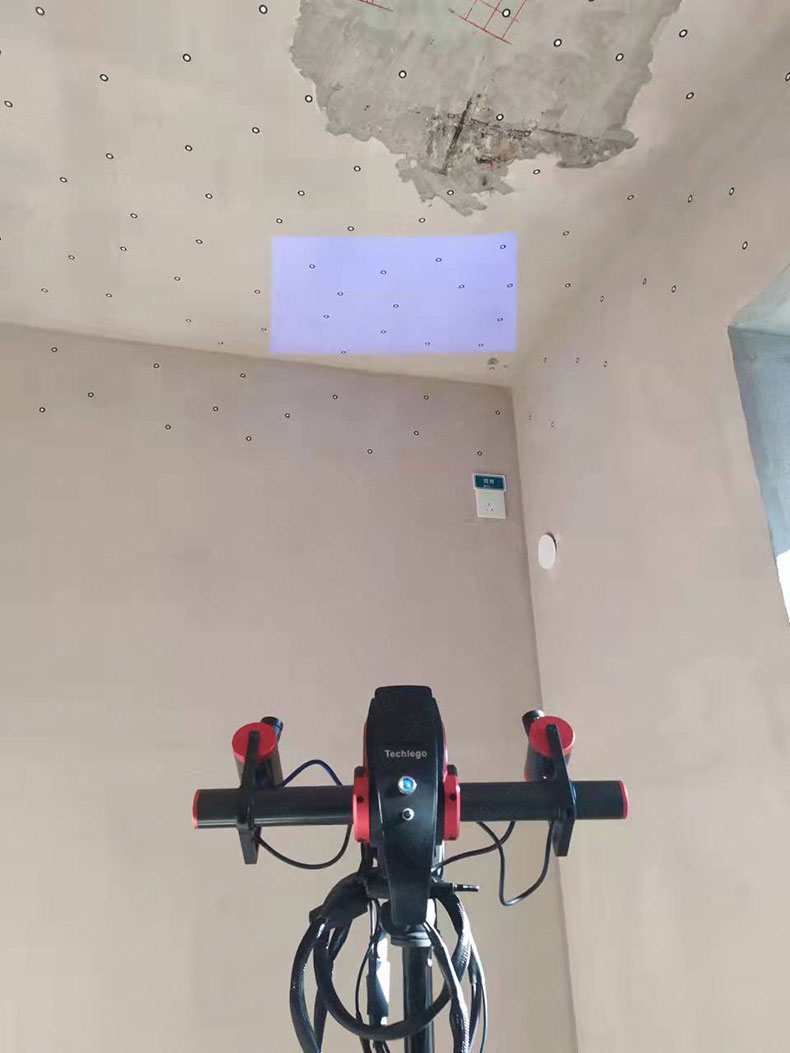

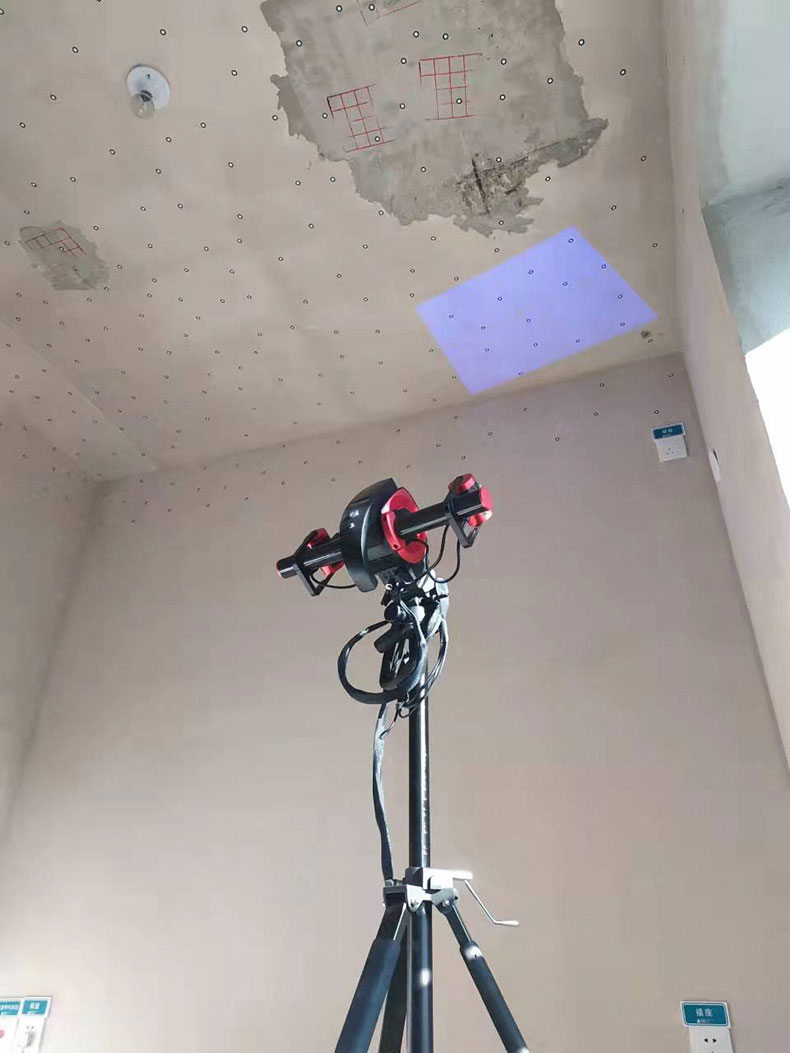

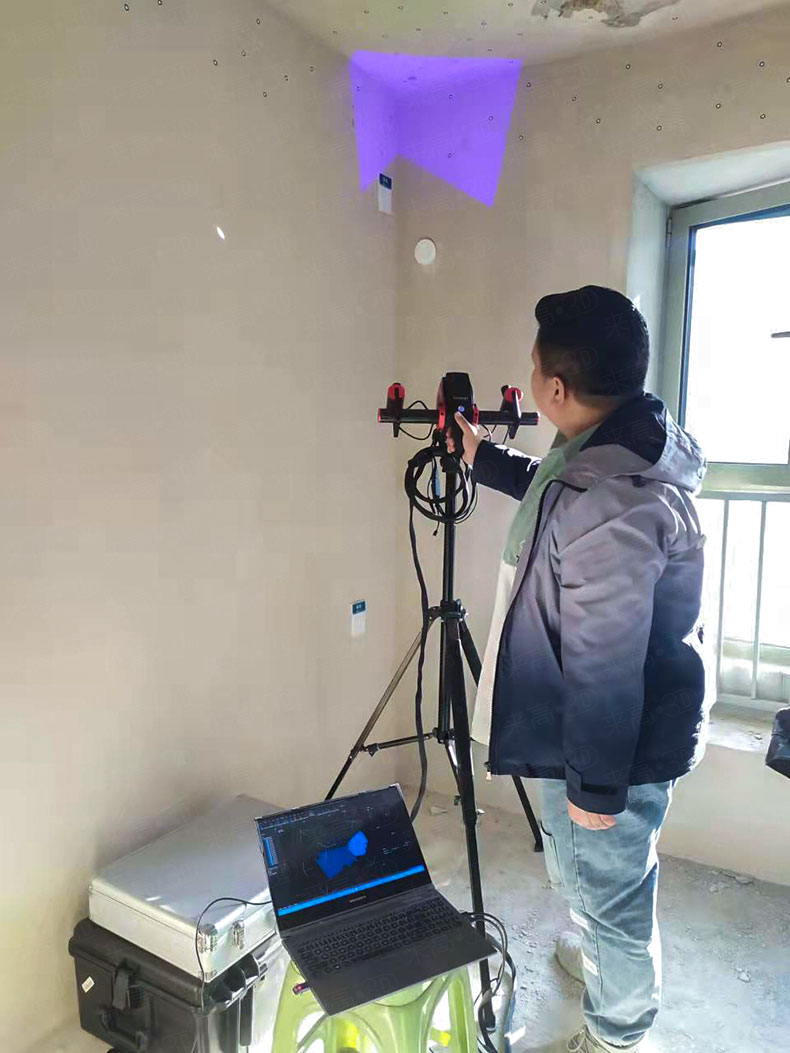

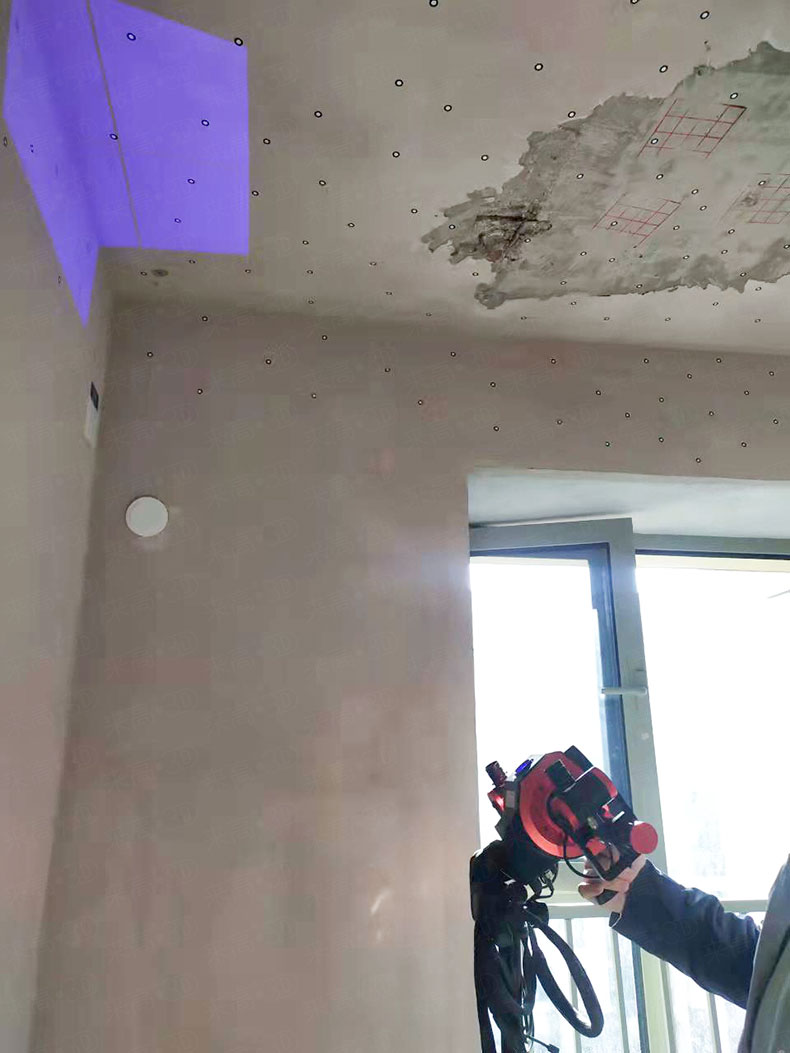

現場三維掃描實拍
來高科技
? 滑動查看下一張圖片 ?
在掃描過程中，軟件自動對多幅掃描引起的累計誤差進行整體拼接修正，提高了工作效率，在1小時左右就完成了全部檢測工作。掃描工作完成后，通過專業檢測軟件對采集到的屋頂數據進行數據分析，包括墻皮的脫落程度、房屋的塌陷程度等，獲得受損部位準確的數據報告。

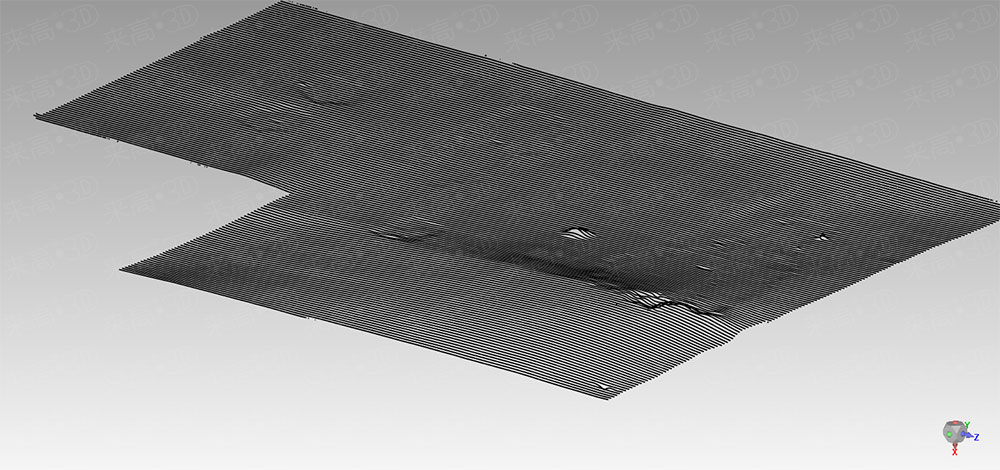

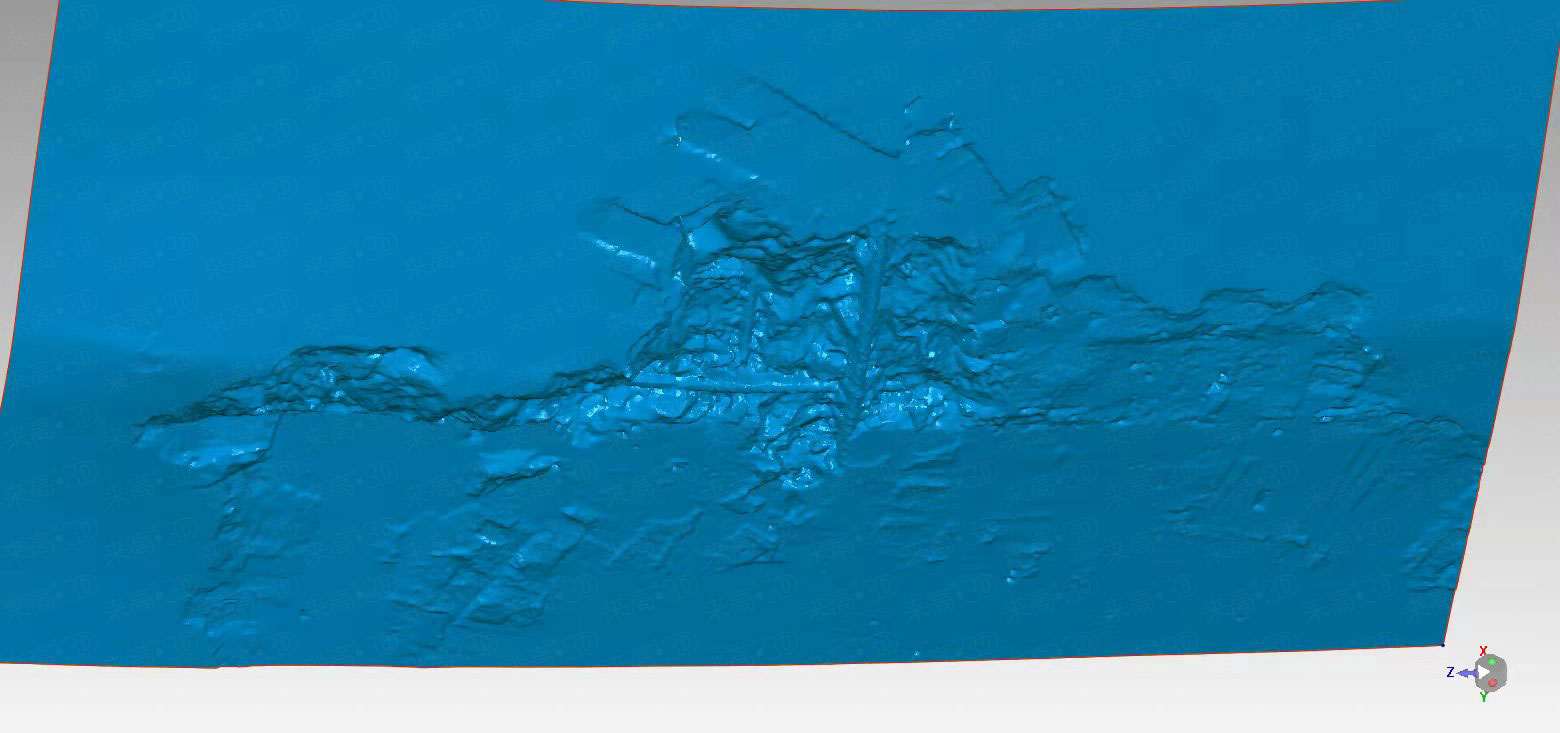

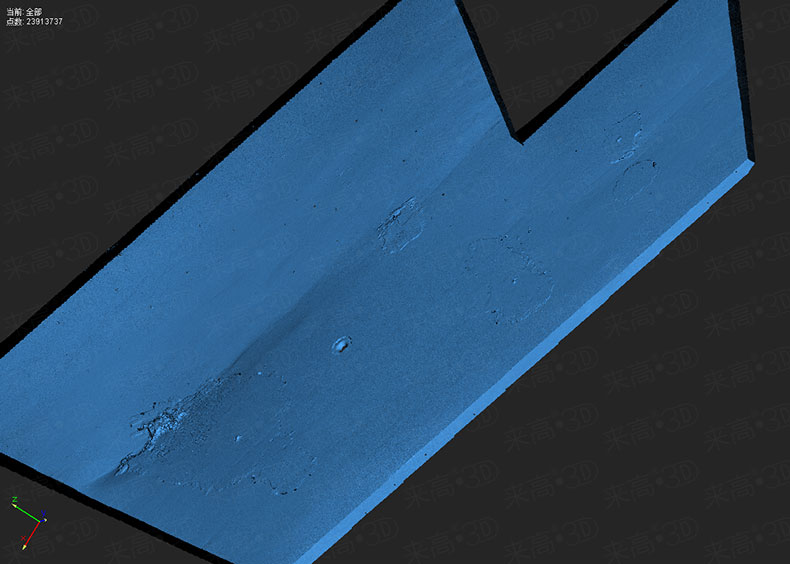

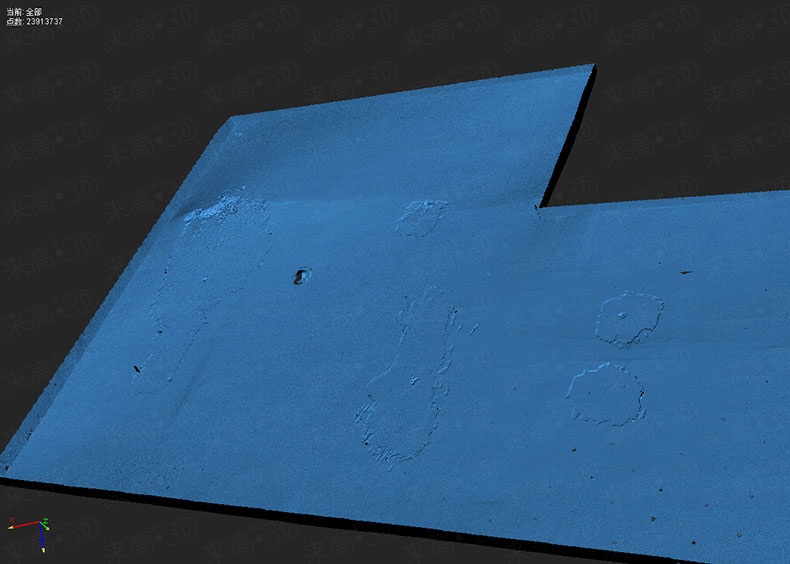

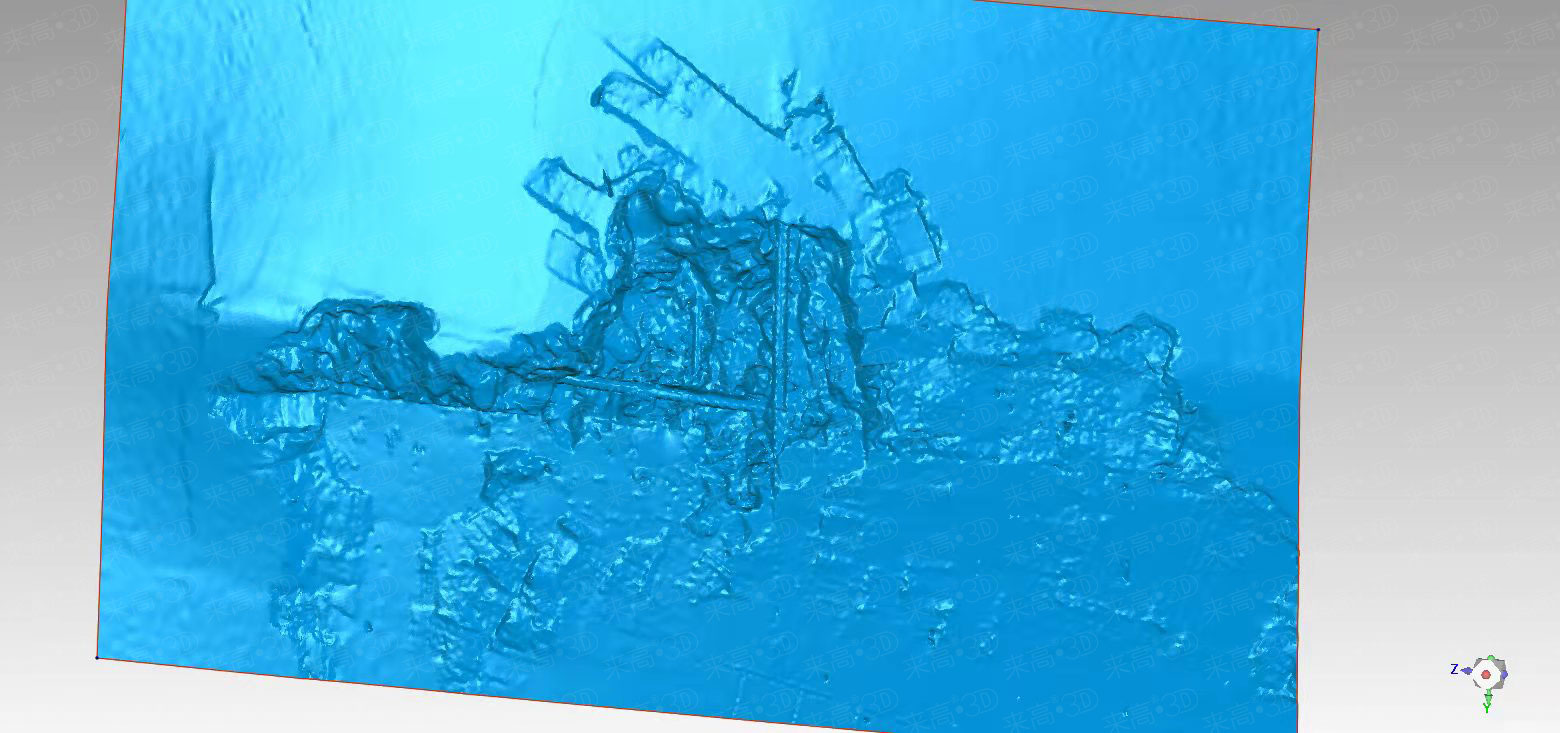

圖片為屋頂掃描后的三維數據，可以清楚的看到掃描結果還原了屋頂?shù)乃菀约皦ζっ撀洮F(xiàn)象。

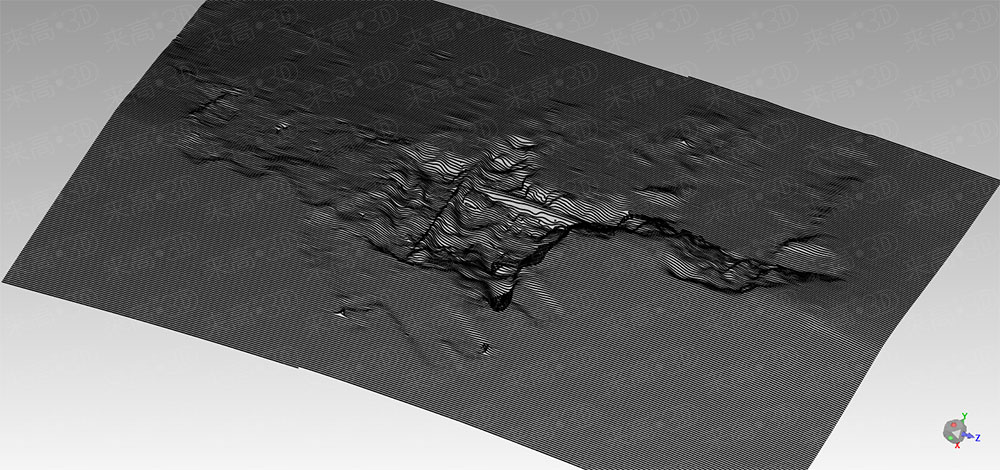

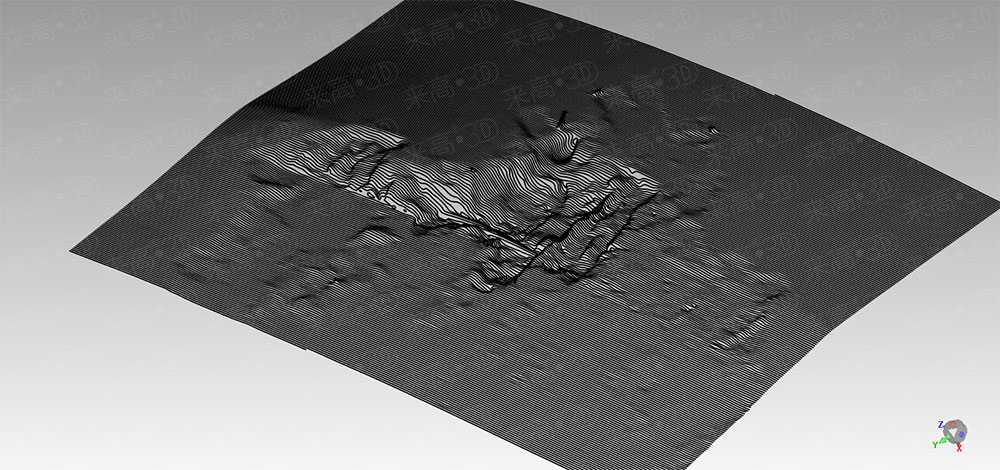

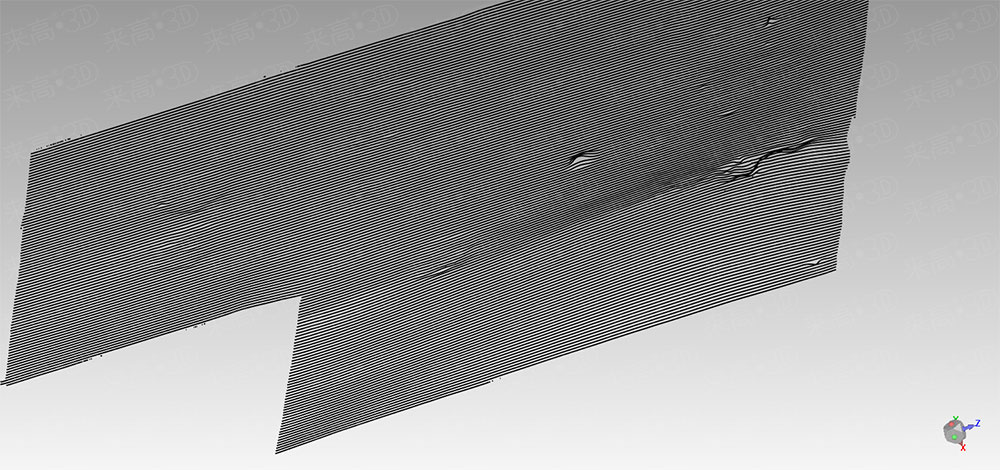

截面曲線圖

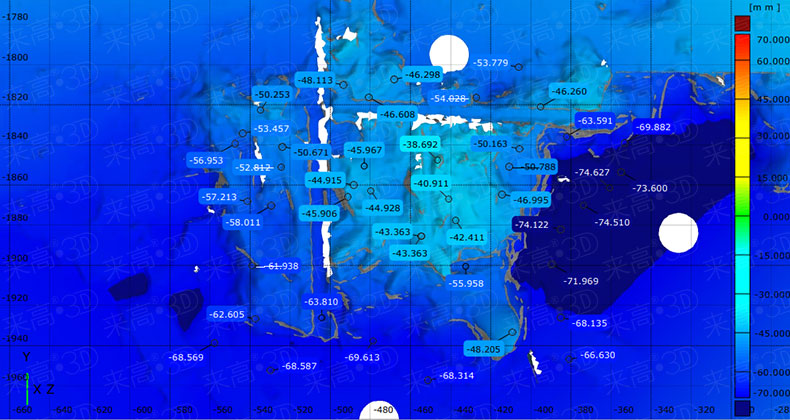

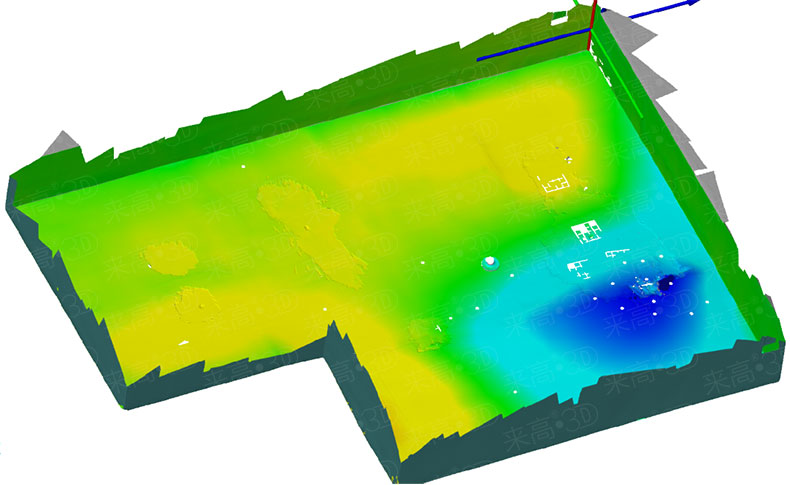

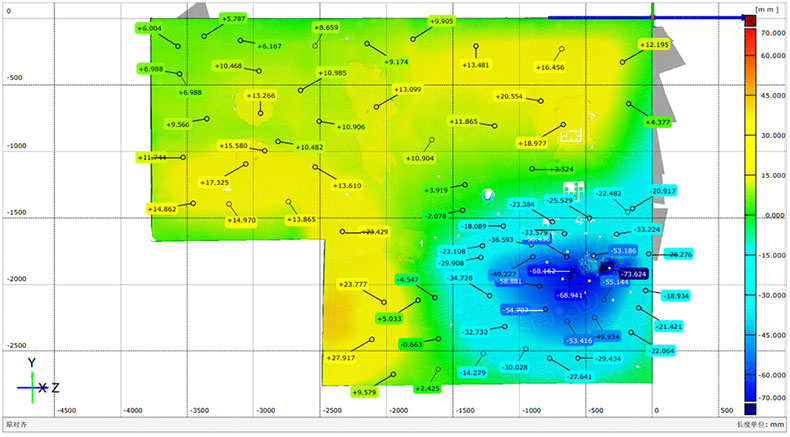

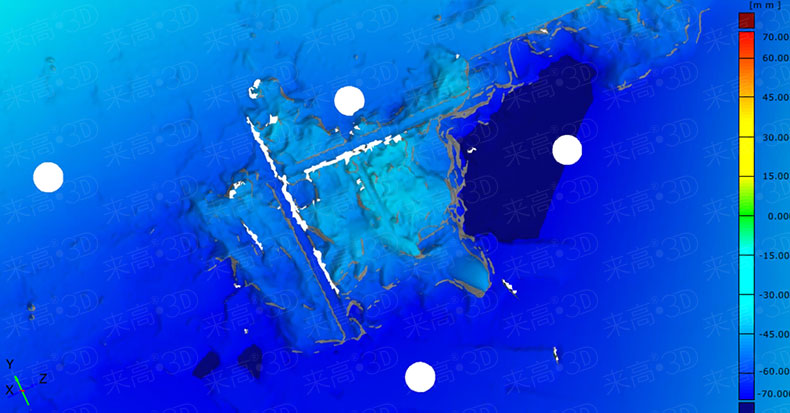

屋頂?shù)臋z測報告，包括各個位置的相對偏差以及色譜。
案例總結
手持式三維掃描儀的優勢
方便快捷的使用：搭載快速掃描相機，單幅掃描時間控制在0.1s，整個過程（包括前期準備校準工作）用時1小時左右；
突出的上點能力：無需噴涂顯像劑即可直接進行三維數據采集；
整體拼接修正；
高質量點云；
掃描精度高，為后期的數據處理與比對提供有力證據。
相關產品推薦

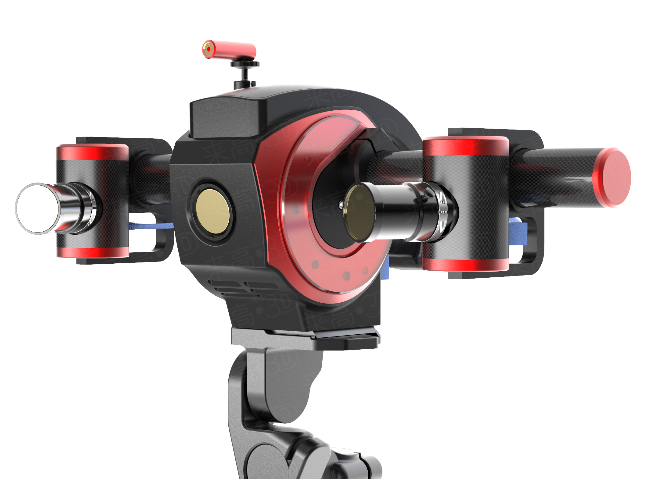

手持式三維掃描儀Q7
