三維掃描儀在產品檢測領域的應用 分享到:

檢測原理

(零部件檢測)

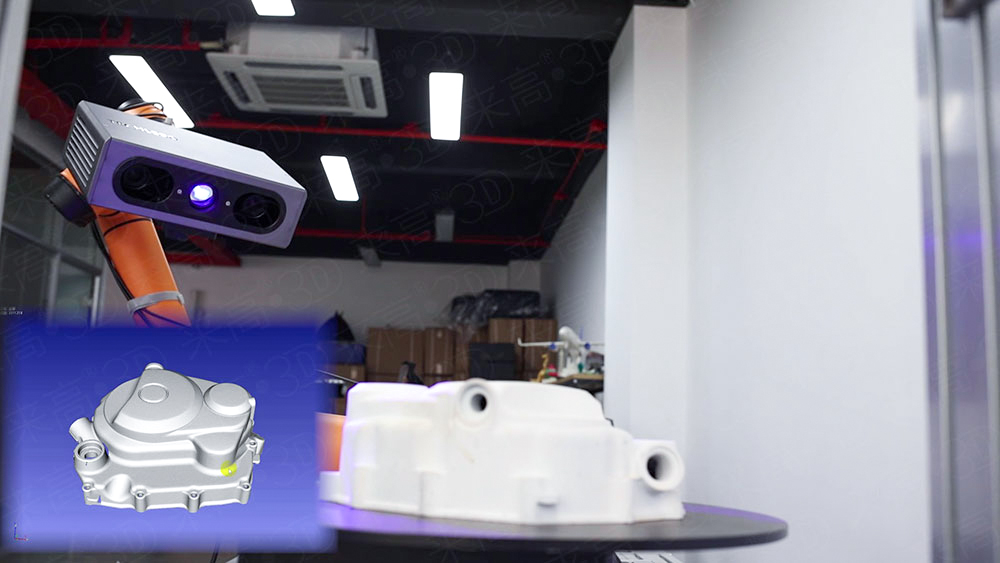

產品檢測系統主要采用了非接觸式測量方法,實現全過程零件無形變、無損傷,并且通過高分辨率結構光掃描技術實現了±0.02的檢測精度,滿足大多數工業零部件的檢測需求。在工作效率上,這款三維掃描設備也做出了較大的提升,單次采集時間可以控制在0.1s左右,很大程度提升了工業檢測中的效率。







操作流程

1

首先準備出需要檢測的零部件,每種件準備一個作為基準件

2

將準備好的基準件粘貼標志點

3

將基準件放置在檢測工位

4

在三維掃描軟件中建立對應工件型號的掃描模板

5

手動調整機器人姿態并記錄,一般需要記錄多個,確保通過這些姿態可以將零部件檢測位置掃描完整即可(軟件中可以直觀顯示掃描結果)

6

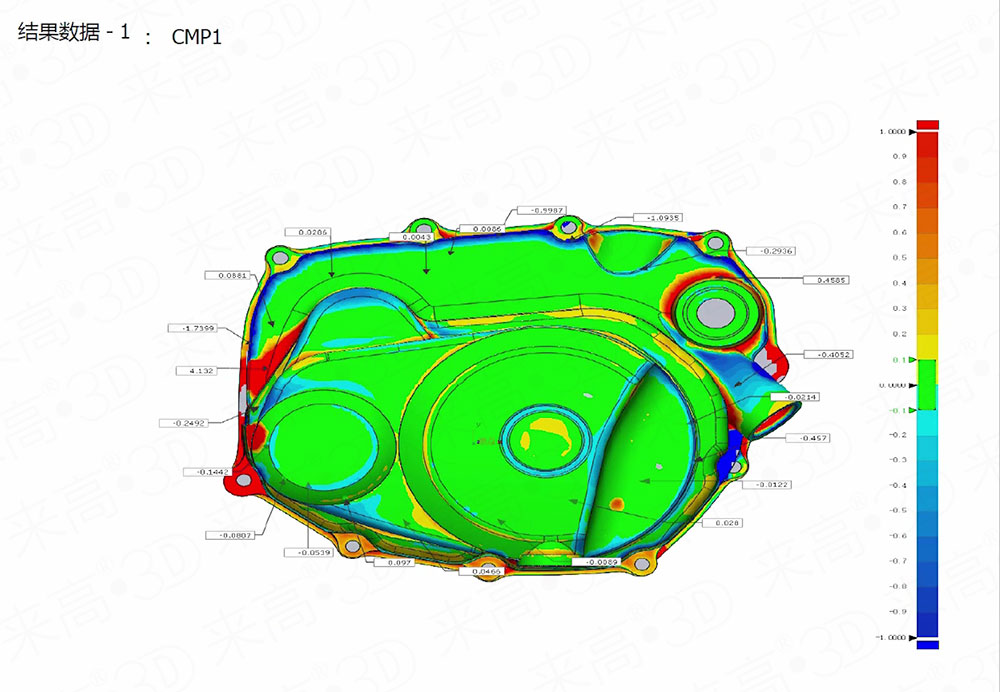

保存該掃描工程,隨后建立檢測模板,檢測模板需要根據檢測要求進行創建,可以制作三維對比偏差、幾何尺寸偏差、截面尺寸偏差、行為誤差等等,然后根據圖紙?jiān)O(shè)置相應公差,保存即可

7

將所有型號的零部件都按照上述流程進行即可

8

自動化運行:自動化運行過程會根據檢測工位的零部件型號自動調用對應的檢測路徑及模板,檢測完成后自動輸出檢測報告和合格信息,可通過常用的通訊方式傳輸?shù)娇偪仄脚_(tái)



TECHLEGO

來高科技簡介



來高科技、15年磨一劍,匠心打造、鑄就精品

來高科技一直致力于“三維掃描系統”和“智能三維機器視覺系統”的研發、生產、銷售以及服務。3D掃描儀以“高精度、高效率、高分辨率”為主要特點。其主要核心技術包括:藍光三維掃描儀、攝影測量系統、自動轉臺、機器人(工業機器人/協作機器人)、3D相機等。主要服務領域有工業制造、教育科研、醫療、文化等?,F(xiàn)已為上百所院校和上千家知名企業提供相關的設備和技術服務。目前來高科技三維掃描儀已銷往國內外,其中包括工業檢測、航空航天、科研教育、精密模具、虛擬現實、文物保護等行業中。

相關產品推薦

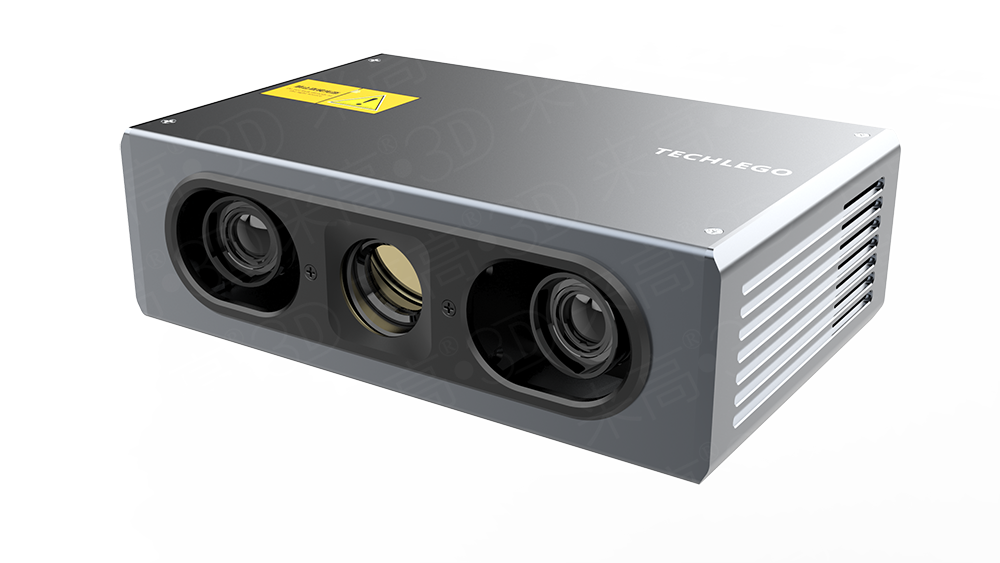

3D智能相機
