背景描述
鑄造是制造各類機械設備、汽車零部件以及航空航天器件等的重要工藝之一。鑄件質量的好壞直接影響到產品的使用壽命和安全性。在鑄件全尺寸檢測過程中，六點定位是一項重要的檢測技術，它通過三維掃描與產品數模進行高精度擬合比對，能夠準確判斷產品外觀尺寸是否合格。本文將從以下幾個方面深入探討六點定位在鑄件檢測中的作用和價值。
01
六點定位技術在鑄件全尺寸檢測中的作用是什么？
通過六點定位對齊方式，我們可以選定鑄件的幾何中心，從而提供一個可靠的基準點，用于測量和驗證產品的外觀尺寸。這種方式，可以幫助我們更加準確地檢測鑄件的幾何尺寸，例如長度、寬度和角度以及形位公差等。通過準確地定位鑄件幾何特征，可以確保產品在生產過程中的尺寸保持一致，從而提高產品的質量和一致性。
02
如何將六點定位與三維掃描技術結合起來，以實現產品外觀尺寸的檢測和比對？
首先，使用三維掃描儀對鑄件進行多方位掃描，以獲取詳細的表面點云數據；然后，將這些點云數據與產品的數模選用六點定位對齊?；趯?duì)齊結果，將點云數據與產品數模進行比對，通過計算與數模的差異來判斷鑄件的尺寸是否合格。通過這種方法，不僅可以快速準確地檢測產品的尺寸，還可以及時發現任何尺寸偏差，并采取相應措施進行調整，以確保產品質量的一致性。
03
六點定位的優勢在于它能夠提高鑄件檢測的效率和準確性。
傳統的尺寸測量方法需要手動測量每個尺寸參數，費時費力且測量基準不確定。而通過六點定位，我們可以自由的設定檢測基準，節省時間和人力資源，并且減少人為誤差的可能性。此外，六點定位技術還可以結合數據分析和統計方法，提供更多方面的尺寸檢測結果，進一步優化生產流程和產品設計。
Techlego
來高科技鑄件檢測案例

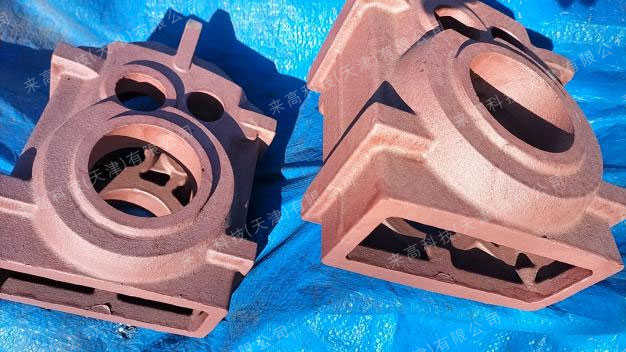

案例信息
產品訴求：通過三維點云數據與產品數模選定基準進行擬合比對，檢測產品外觀尺寸是否合格
檢測難點：三維點云數據與產品數模的擬合度

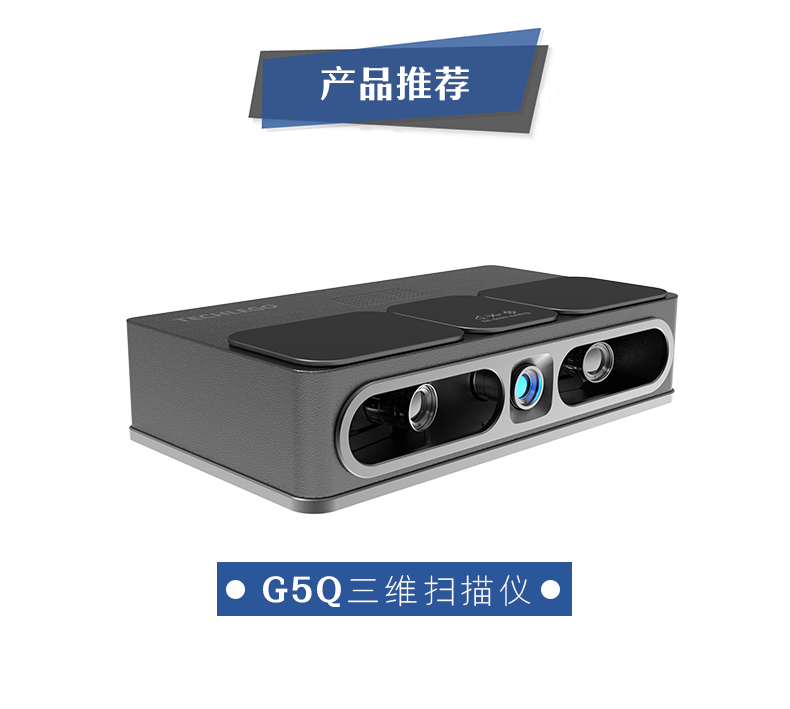

設備型號：來高科技高精度G5Q三維掃描儀
軟件系統：來高三維掃描軟件V2.0
解決方案
01.

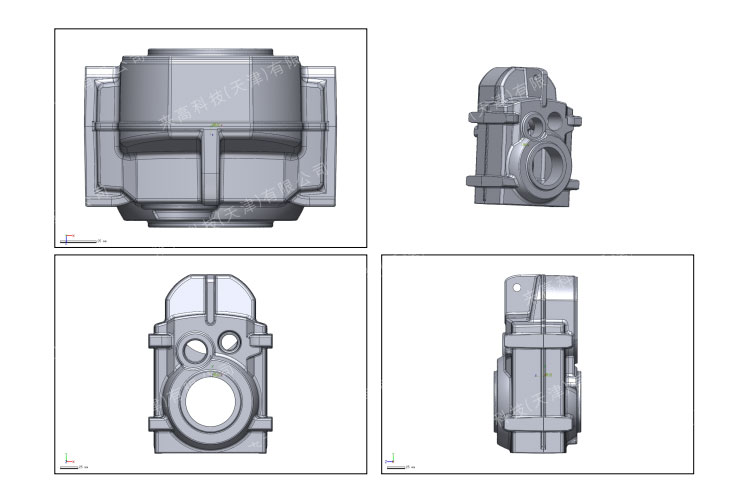

準備好被測鑄件的產品數模
02.

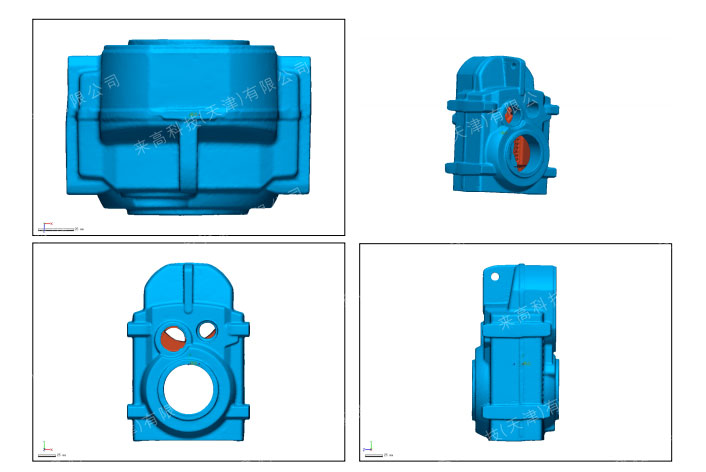

對鑄件進行三維掃描輸出三維點云數據
03.

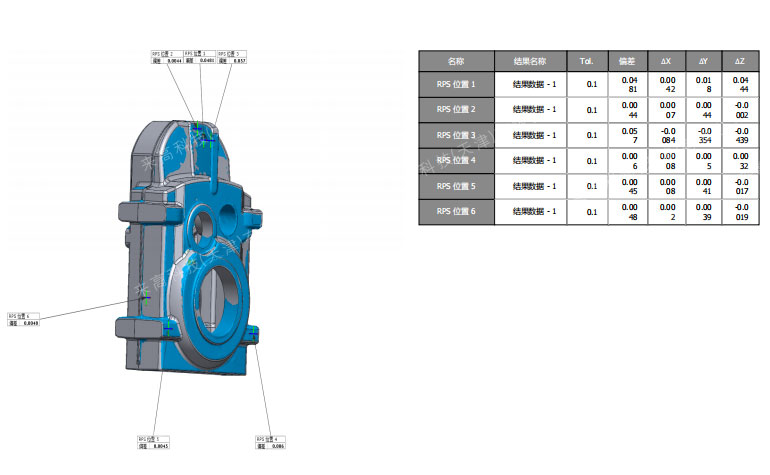

通過六點定位進行擬合比對
04.

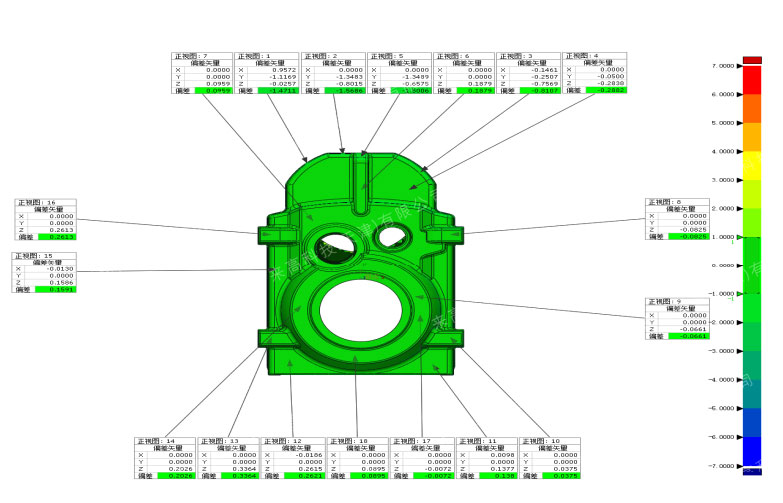

確認對齊后，進行全尺寸檢測
數據對齊的精度，決定了檢測數據的價值，如果定位精度不高，則無法證明檢測數值的準確性，六點定位可以大幅提升對齊的精度，以充分證明檢測數值的準確性。
案例總結
鑄件全尺寸檢測中六點定位的重要作用不可忽視。通過與產品數模的比對，可以快速準確地檢測產品的外觀尺寸，并確保其合格性。這項技術的應用不僅可以提高生產效率和產品質量，還可以減少人工測量的誤差。因此，我們應積極探索和推廣六點定位技術在鑄件檢測中的應用，以進一步優化生產流程，提高產品的競爭力和市場價值。
